低频电源变压器中EI型变压器、R型变压器、环形变压器怎么区分

返回列表来源：圣元变压器发布日期：2016-01-31 14:53 | 分享加入收藏关注：-

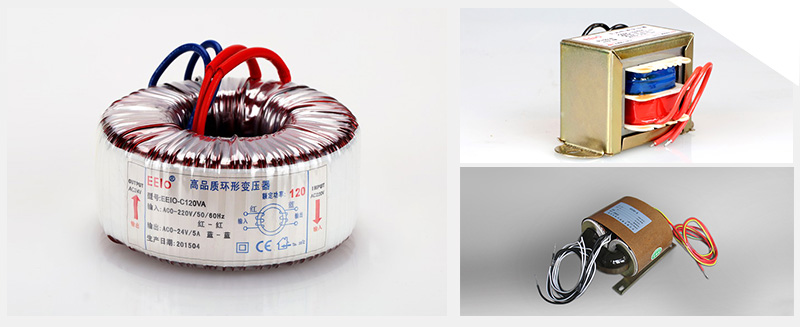

在低频电源变压器中，EI型变压器、R型变压器、环形变压器的作用可以相互替换的，这几种电源变压器都是交流电转交流电。具体到特性、经济、体积等因素，就有不一样的选择，下面简单描述一下这三款变压器的外在区别。

EI型变压器，采用的铁芯就是较常见的“EI”变压器铁芯。绕制工艺简单、效率较低，成本低(主要是设备便宜)。EI型变压器生产工艺简单，效率低，小功率变压器成本低，体积小。

R型变压器(也称U型变压器)，铁芯是由两个“U”型铁芯对成的，绕制工艺简单、效率较高，但铁芯制作工艺较复杂，成本略高。便于安装，效率稍高，漏磁极小，损耗低，频率表特性好。

环形变压器(也称“0”型变压器)，铁芯是用带状矽钢片卷绕而成的。绕制工艺复杂、效率高、成本高，由于其导磁率高，相同功率下体积可以小很多。又称“环牛”，瞬间电流大，反应速度快，是高级音响功放电源变压器的选择。
