多绕组环形变压器功率分配问题

返回列表来源:圣元变压器          发布日期:2016-12-26 17:35    |    分享 加入收藏关注:-

环形变压器应用领域广泛,单进单出绕组的定制形式是远远不能满足广大用户的实际需求,因此定制多绕组的环形变压器非常普遍,多绕组变压器定制很重要的一点就是要明确各个绕组的功率分配情况,然而很多时候前来购买变压器的客户并不是变压器的直接使用者,难免对这一点不够了解。

今天小编针对多绕组环形变压器功率分配的常见情况做大致讲解,让用户对变压器的定制具体参数有更清楚的了解以便定制更合适的变压器。

多绕组电压常分为以下4种形式:

第一种:双电压,即两个电压中间带有公共线,有3条引线输出(如:19V-0-19V)这种情况下只需知道该组电压需要承载的功率大小即可,因为有公共线,两个电压分配到的电流是一样的,因此功率也一样。

第二种:两组电压,输出共4条引线(如:15V-0和15V-0)因为是独立的两组电压,这种情况下就需要知道各组电压的功率或者电流的分配情况。

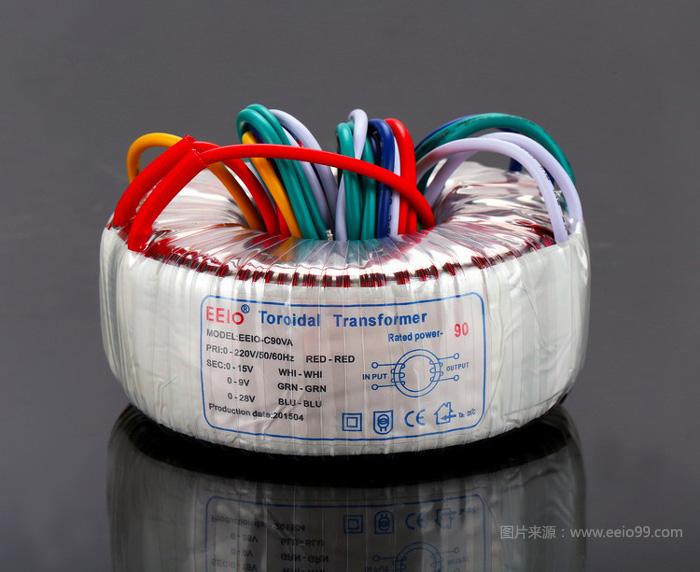

多绕组环形变压器

立即咨询

第三种:两组电压加公共线(如:0-35V-63V),跟第一种情况相类似,各组负载电流相同(电流=功率/最高电压)如该组电压总功率为630w则:电流=630W/63V=10A 在实际应用过程中这几个电压一般不会同时使用。当连接0V和35V线时得到的功率是35V*10A=350W 。

第四种:多电压加公共线(如:0-36V-48V-60V),一般使用时有两种情况,一种各组电流相同(电流=功率/最高电压)或各组功率相同,电压一般不同时使用;一种各组电流不同,各组承载功率总和等于额定功率大小,几组电压同时使用。

如果您对圣元变压器感兴趣或有疑问,请点击我们的在线客服或致18814063351。圣元变压器——环形变压器定制厂家。
