环形变压器的基本结构组成有哪些?

返回列表来源:圣元变压器          发布日期:2018-10-02 17:35    |    分享 加入收藏关注:-

环形变压器是电子变压器的一大类型,它的主要用途是作为电源变压器和隔离变压器,广泛应用于计算机、医疗设备、电讯、仪器和灯光照明等方面。那么环形变压器的基本结构组成都有哪些呢?

环形变压器的基本结构主要有:

1、铁芯:普通变压器硅钢片叠成,卷铁芯变压器的铁芯由硅钢带绕制而成。它的作用在原边线圈交流电流的作用下形成工频交变磁通,通过铁芯中的交变磁通感生出副边线圈中的电动势,形成低压电源。铁芯是完成电能、磁能、电能转换的主体。

2、绕组(俗称线圈):一般用绝缘扁铜线或圆铜线在绕线模上绕制而成。包含一次、二次(高压、低压)两组。一次线圈是将原边电能引进变压器中一部分完成励磁过程,另一部分填补二次线圈中的电能,二次线圈是将磁能转换成电能并传送出去。线圈通常是依照一定的电气回路连接方法连接的。

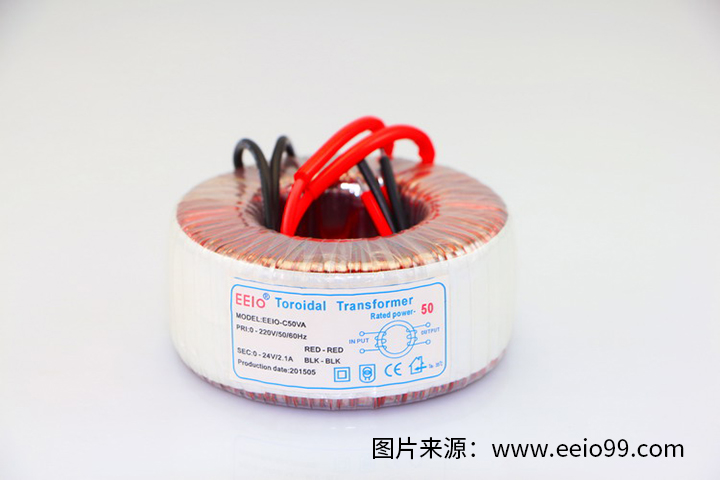

圣元环形变压器的结构

立即咨询

3、器身绝缘:包括初次级绝缘、匝间绝缘和与铁芯绝缘,与外壳间绝缘。所用材料有纸板、环氧树脂、各种绝缘材料、变压器油等。其中变压器油除了具备良好的绝缘作用外,还有帮助变压器散热的作用,用以冷却运行的铁芯和线圈。
