环型变压器的铁芯知识和成本节省

返回列表来源：www.eeio99.com 发布日期：2014-11-03 16:01 | 分享加入收藏关注：-

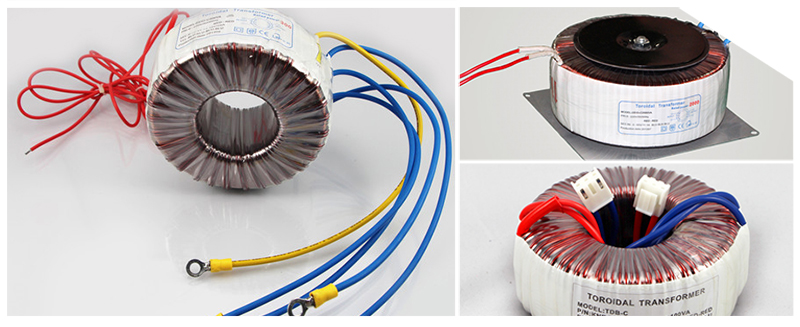

环型变压器的铁芯采用晶粒取向硅钢带卷绕而成。“晶粒取向”是指硅钢带在扎制时，沿导磁率方向剪切成带料，使硅钢带的导磁率出现横向和顺向的差异，使得铁芯的磁通密度更高。

采用这种工艺卷绕而成的铁芯，性能更优越。与传统的EI型变压器相比，环型变压器具有体积小、漏磁小、效率高、内阻小、反应快的优点。由于铁芯的磁通密度高，所以铁芯的截面积可大为减小，也就使得变压器的体积大大缩小。

同时，环型变压器采用环形穿绕的方法穿绕线圈，充分地利用了空间，使线圈的用线量也大为减小。普通变压器的初级与次级绕组每匝导线长度可相差达3倍，用线较多，成本较大，内阻也较大。而环型变压器的初次级绕组导线长度相差不大，有效地减少用线量，不仅节省了铜线，更重要的是减小了变压器的内阻，提高变压器效率。

环型变压器与相同功率的普通变压器相比，体积和重量可减小25-30%，而效率却达到90%以上(普通变压器一般在80%左右)。
