环形变压器的线径大小怎么确定?有什么计算公式?

返回列表来源:圣元变压器          发布日期:2016-08-19 17:37    |    分享 加入收藏关注:-

环形变压器的线径大小是由变压器的电流大小来确定,倘若变压器的电流过大或线径过细都是会导致变压器温升过快,致使其过热甚至烧毁。

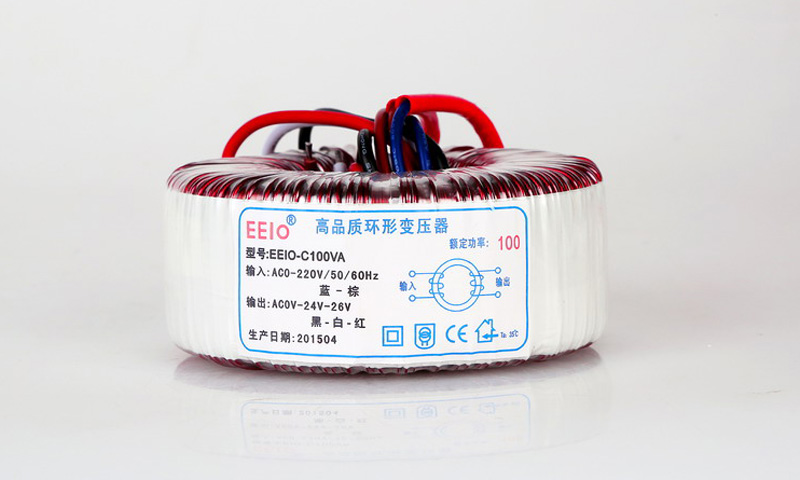

100W环形变压器

立即咨询

既然变压器的线径是由电流来决定的,那么要求线径的话就必须求出绕组电流的大小,电流公式:I=P/U

(线径计算公式:D=1.13*√(I/电流密度)

环形变压器其结构有别于其它变压器,环形变压器线圈导线的电流密度为㎡=1.5~8.0A,其中5.0-8.0必须是有强制散热措施才可用,如风冷、油冷、散热片,除非是成本受限制,那怕有强制措施也一般不建议取6.0以上。环形变压器一般在自然散热情况下,因铝线内阻比铜线要大,铝线取值1.5-3.2A,实际铝线应用中,一般取值1.5-2.5较多,个别情况为控制成本忽略温升取值2.5-3.2。环形变压器在自然散热情况下铜线取值2.5A-5A,实际应用中,个别环形变压器为控制成本,取值4.0-5.0,除非成本受限,一般不建议环形变压器取4.0以上。2000W以下环形变压器取值3.2-4.0较为常见,5000W以上环形变压器建议取值2.5-3.2。特殊情况下,如环境恶劣、密封环境或散热不佳、电网输入电压波动大、实际负载负载因数低等情况下,2000W以下环形变压器也可以取2.5-3.2A,对应价格会比较高。

举个例子来说可能更好理解些:如果电流密度取值3.5,一个功率为100W的环形变压器,初级电压为220V,次级电压为12V,那么变压器的初级线径计算如下:

初级电流I=P/U=100W/220V≈0.455A

初级线径D=1.13*√(0.455A/3.5A)=0.4mm

同样的也可以计算出次级电流为8.33A,次级线径为1.74mm

圣元变压器是一家专业的环形变压器生产厂家,如果您对圣元变压器感兴趣或有疑问,请点击我们的在线客服或致电18814063351。圣元变压器——36个行业个性定制。
