环型变压器的总温升要小于变压器的绝缘等级该怎么理解?

返回列表来源:圣元变压器          发布日期:2016-06-09 10:57    |    分享 加入收藏关注:-

先看下面这样一个数据:

变压器的绝缘等级: A级 E级 B级 F级 H级

耐热温度℃: 105 120 130 155 180

绕组温升限值℃: 60 75 80 100 125

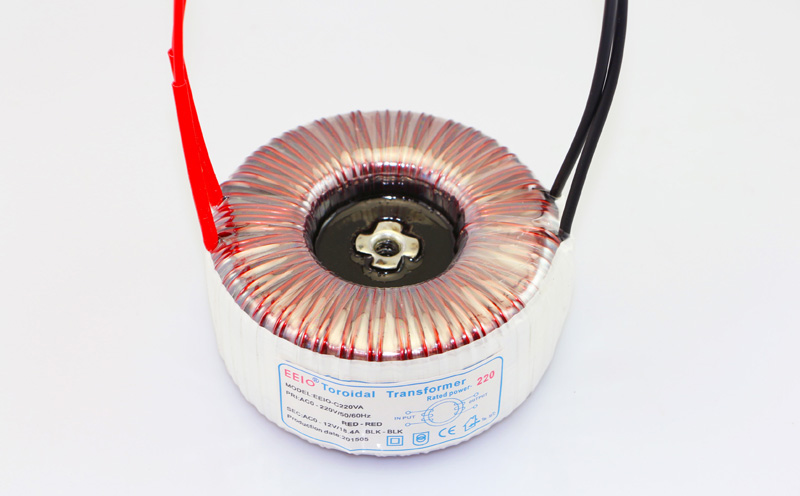

圣元中孔灌胶环形变压器

立即咨询

从上面的数据中可以看出:按变压器的绝缘等级的相应标准来看的话,B级绝缘材料的环型变压器可长期承受的工作温度是130℃;该变压器绕组温升限制为80℃,而按变压器在实际运行的最高环境温度为40℃来计算,那么绝缘等级为B级的变压器的总温升就是120℃(环境温度40℃+绕组温升限值80℃)。

在实际的应用中,在使用温度确定后,往往会使用至少同级或较高的绝缘材料,以提高变压器的使用寿命。常用的绝缘等级为B级变压器,其内部的绝缘材料往往是F级的。另外一般为提高使用寿命,往往规定高级绝缘要求,用低一级来考核。比如,常见的F级绝缘的变压器,用B级来做考核,即其温升不能超过120度(留10度作为余量,为的是避免变压器因工艺不稳定造成个别变压器的温升超差)。
