环形变压器和E形变压器做功放有什么区别?

返回列表来源:圣元变压器          发布日期:2015-11-12 11:33    |    分享 加入收藏关注:-

 问:环形变压器和E形变压器做功放有什么区别?

 答:环形变压器的优点与缺点都很突出。优点是无磁隙,磁阻小,漏磁少,每伏匝数少、铜损较小,效率较高。缺点是抗磁饱和能力差,一点微小的直流成分就可以引起它工作不正常,它一般用来变换纯交流信号。

  我们都知道电网中存在各种用电设备而这些用电设备并非是纯电阻特性,故电网波形已被污染,正负两半周峰峰值也不是对称,峰压较高的半周电流大,峰压较小的半周电流小。因此会在变压器铁芯中产生直流磁通,环形变压器无间隙对磁芯造成磁饱和,饱和时强大的脉冲波将由变压器一次侧线圈以磁场方式向四周漫射,使功放产生50Hz噪声,此种干扰很难消除。

  因此环形变压器空载或带纯电阻负载,在不产生磁饱和情况下,其磁泄漏干扰的确很小,但由于环境的原因,实在达不到此条件。

  而EI形变压器铁芯对插,构成小小气隙,抗磁饱和能力较强,用在通常整流电容输入式负载电路中,其磁辐射干扰倒比环牛小得多。

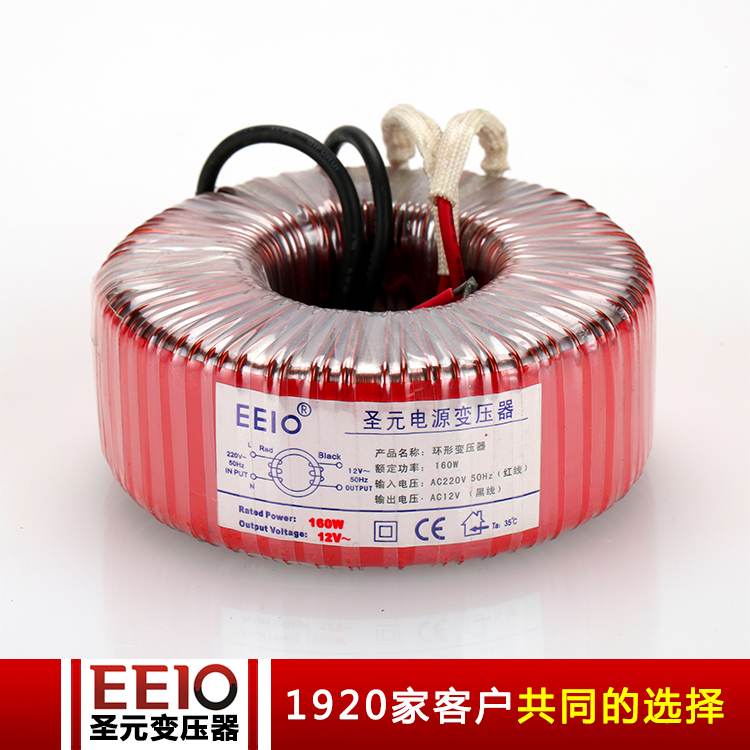

圣元环形变压器铜损小,效率高
