环形变压器接阻性负载、感性负载与容性负载的区别

返回列表来源:圣元变压器          发布日期:2016-01-21 17:23    |    分享 加入收藏关注:-

环形变压器工作的交流电路中,所带负载类型有三种:阻性负载、容性负载和感性负载,三种负载的性质是不同的。这个三种类型的负载对环形变压器有怎样的影响和区别?

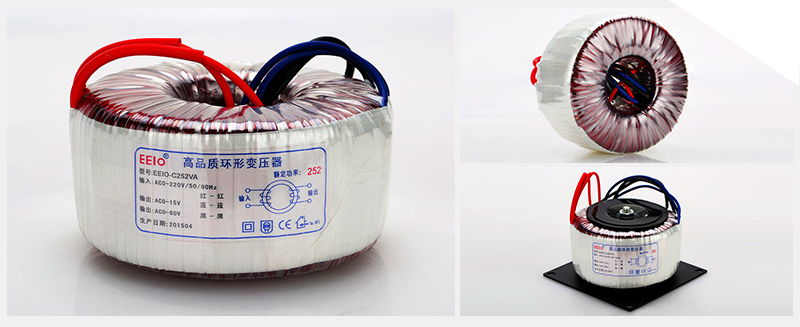

环形变压器接阻性负载、感性负载与容负载的区别

 立即咨询

阻性负载,指线路、线圈等的电阻性消耗,以及电能转化为机械能用于拖动负载的部分能量,都属于纯电阻负载。其特点是电流方向和电压方向保持同相位,用于这部分的功率称为有功功率,一般用字母P表示。

感性负载,一般指负载带电感参数的负载,即符合电流超前电压特性的负载。感性负载是电感特性产生的,比如电动机、变压器的励磁电流,就是绕组线圈的电感特性形成的电流,其特点是电流方向滞后于电压方向90°。电感电流并不消耗功率,而是“占用”功率,因此称为“无功功率”,一般用字母QL表示,是由电感线圈感抗的大小决定的。

容性负载,一般指负载带电容特性参数的负载,即符合电压超前电流特性的负载。容性负载和感性负载性质相似,不同之处是电流方向超前电压方向90°。因此,一般在电感性负载较大的场所,为了提高功率因数、减少损耗、提高设备带负载能力,并联适当的电容器以用来“抵消”电感对无功功率“占用”的影响,所以出现了容性负载,其作用主要是用来补偿电路的功率因数的,是不得已而为之的,一般用Qc表示,是由补偿电容器容抗的大小决定的。

阻性负载时,环形变压器次级的电流与电压相位角相同。电流与电压的乘积就是有功功率。除发热损失,没有其它浪费。因此这时环形变压器效率很高。

感性负载时,电流与电压的相位角相差90度。虽然电流、电压都有一定值。但它们的乘积要乘COS@(相位角的差)。由于@=90,所以COS@=0。因此,接感性负载时没有有功功率。但此时还有发热损失。效率很低。

单纯的感性负载与容性负载都能使变压器的无功功率增加(无功功率会占用变压器的容量),功率因数降低,从而使之负载能力下降,电源利用效率降低。但由于感性负载与容性负载电流与电压的相位关系正好相反,可以互相补偿,所以在感性负载较多的情况下可以用电容器来进行功率因数的补偿。

中山市圣元电器有限公司专业生产环形变压器,工程师提供专业的技术支持,如果您对圣元环形变压器感兴趣或有疑问,请点击我们的在线客服,或致电18814063351。圣元电器——全程提供贴心的服务。
