环形变压器空载工作状态及原理

返回列表来源:www.eeio99.com          发布日期:2015-05-06 08:38    |    分享 加入收藏关注:-

环形变压器的空载工作状态是指环形变压器的一次绕组(及输入端)接入电源,二次绕组(及输出端)开路的工作状态(即变压器不接入负载电器)。

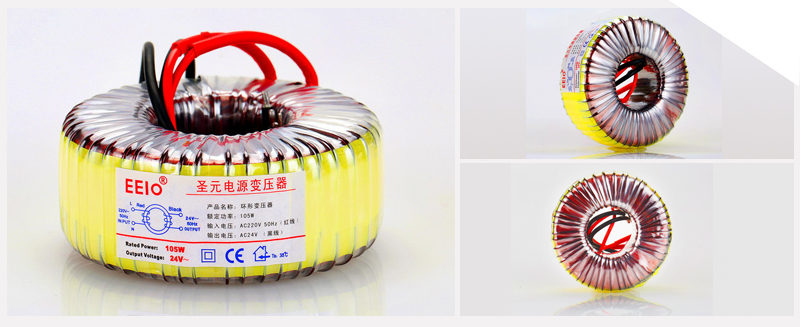

环形变压器

立即咨询圣元变压器

此时环形变压器的工作状态,一次绕组中的电流称为变压器的空载电流。空载电流产生空载磁场。在主磁场(即同时交联一、二绕组的磁场)作用下,一、二次绕组中便感应出电动势。

环形变压器空载运行时,虽然二次侧没有功率输出,但一次侧仍然从电网吸取一部分的有功功率,来补偿因为磁通饱和,在铁芯内引起的磁滞损耗和涡流损耗简称铁耗。磁滞损耗的大小取决于电源的频率和铁芯材料磁滞回线的面积;涡流损耗与最大磁通密度和频率的平方成正比。另外还存在空载电流引起的铜耗。对于不同容量的变压器,空载电流和空载损耗的大小是不同的。
