环形变压器类型标示图,看图一目了然

返回列表来源:圣元变压器          发布日期:2016-06-14 14:55    |    分享 加入收藏关注:-

在此之前讲述了环形变压器的很多种分类:按绕组结构分类、按电压转换分类、按绕组数量分类、按相数分类等等,不同的的分类方式。弄明白了这些可以说您对环形变压器已经有比较深的了解。

那么如何可以一眼看出环形变压器是否是单绕组还是多绕组,是否为安全隔离变压器,又是否带短路保护装置呢?可能很多人都会反问了:我又不是电子、电力专业怎么看的出来?小编今日就帮您解决这个问题。

一般环形变压器上面的标签都已标注这些信息。如图一:

环形变压器类型标识图

立即咨询

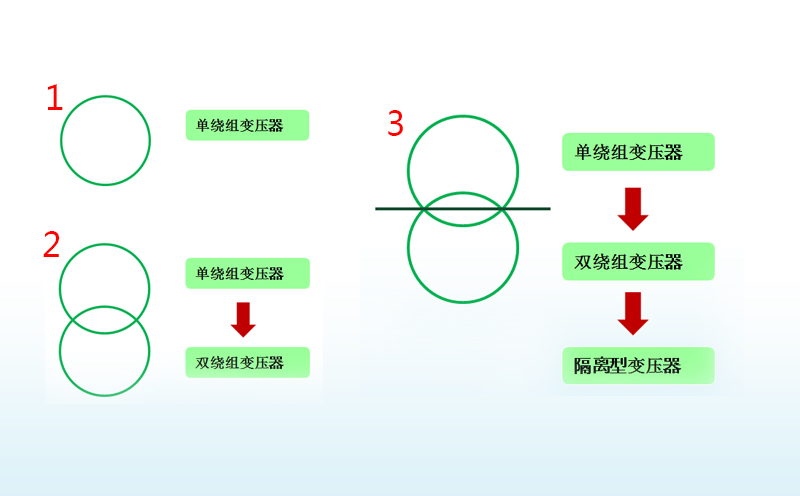

此图有三种不同的变压器类型表示图,所示:1)、1个圆圈为单绕组;2)、两个圆圈为双或多绕组变压器;3)、如有两个圆圈中间穿插一条横杠隔断为隔离变压器

判定是否为安全隔离变压器和是否带短路保护装置也非常简单,如图二:

隔离变压器保护装置标示图

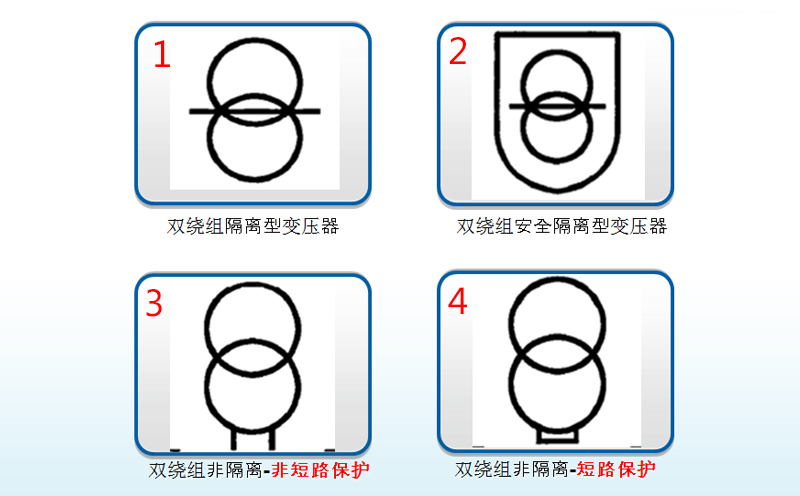

如图所示:1)、双圆圈中间穿插横杠隔断为双或多绕组型变压器,2);外圈加一个类似盾牌的图形为安全隔离变压器;3)、双圆圈中间无横杠隔断,下圆圈有两条竖条,中间未连接为双或多绕组非隔离为非短路保护型变压器;4)、双圆圈中间无横杠隔断,下圆圈有两条竖条,中间连接为双或多绕组非隔离为带短路保护型变压器。

  如果您想了解更多环形变压器知识或对圣元电器感兴趣可请点击我们的在线客服,或致电18814063351。圣元变压器--30年行业经验。
