环形变压器上的CH5.08端子如何区分?

返回列表来源:圣元变压器          发布日期:2017-03-31 17:56    |    分享 加入收藏关注:-

说起环形变压器上的CH5.08接线端子,可能很多人会和CH3.96端子混淆不清,其实这两种端子并没有多大的区别,更多的是相同点。

CH5.08与CH3.96系列端子的金属端子完全相同(类似“V”形,与挂钩相似),其区别在于端子所配套使用的胶壳中心孔距不同。看下面这张图片更一目了然:CH3.96系列端子所配套使用的胶壳中心孔距为3.96mm,而CH5.08系列端子则是5.08mm,脚距更大。

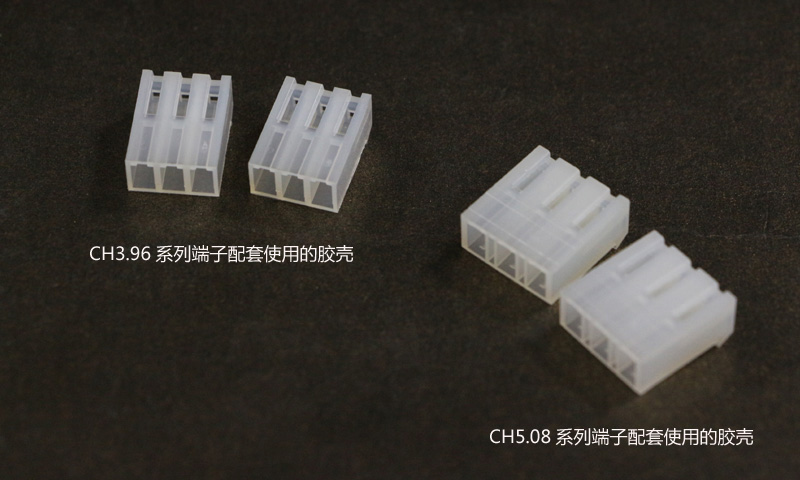

CH5.08和3.96端子胶壳的区别

再者,CH5.08系列端子其脚与脚之间的安全距离较宽,一般不采用空位方式接线。

其他的点与CH3.96系列端子相比并没有区别:所配套使用的胶壳颜色都是呈半透明色,端子耐流大小同样是控制在4A-6A以内,所卡引线尾端剥皮长度同为5-6mm。

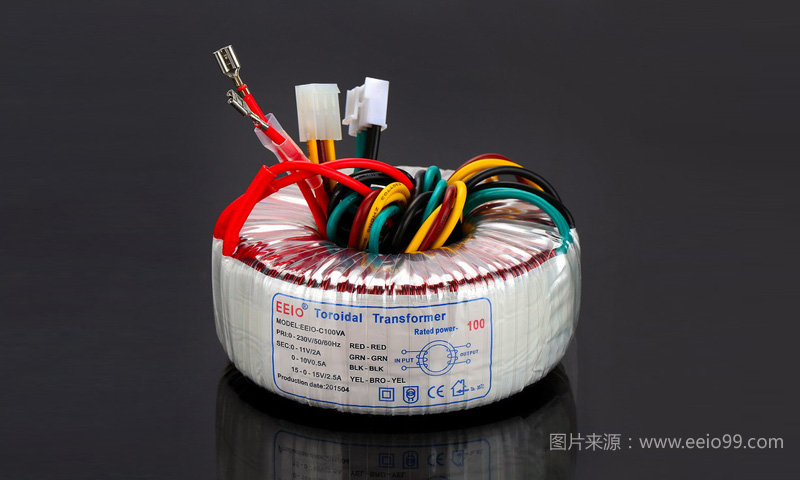

  带VH3.96端子的环形变压器

立即咨询

同样的CH5.08系列端子其规格从2P至20P,在变压器上常见有2P、3P、4P(P也可用Y来表示)。
