环形变压器双线并绕有什么好处?

返回列表来源:圣元变压器          发布日期:2019-04-23 17:41    |    分享 加入收藏关注:-

环形变压器双线并饶是使输出或输入的中点电压刚好是头尾两端输出电压的一半,双线并饶一般不用于初级绕组,因为两线的电压差太高,容易击穿。采用双线并绕一般是次级(即低压)双线并绕后的四个线头(分别由A,B和A1,B1)把B和A1刮柒绞合为中心点。A和B1是两端。例如一个200W 220V转5V-0-5V的环形变压器。就可以用双线并饶。

环形变压器双线并绕有三点好处:

1、两个绕组直流电阻对称,交流阻抗对称。

2、满足电路所要求的相位关系(双线并绕的首端连接时,两个线圈与联结点的电流方向相反,在同一时刻两线圈的相序相反),使两部分线圈完全平衡。

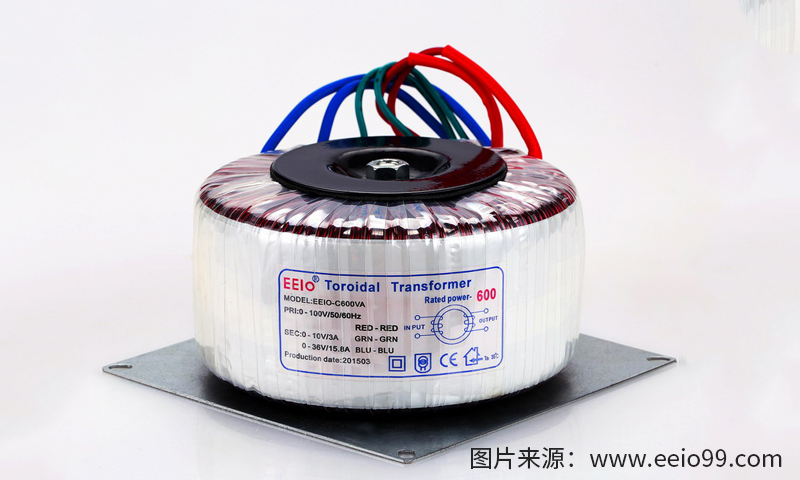

圣元环形变压器

立即咨询

3、用双线一起并绕,两个头端连接到一起做中心抽头,绕完后两个尾端做输出头(对中心抽头来说),两边对中心抽头电压对称。

如果您对圣元变压器感兴趣或有疑问,请点击我们的在线客服或致电18814063351。圣元变压器——环形变压器厂家



注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
