环型变压器同名端指的是什么?

返回列表来源:圣元变压器          发布日期:2016-08-15 17:15    |    分享 加入收藏关注:-

环型变压器在定制的过程中,有些客户因应用于某种特殊的领域中而要求标明同名端标识。环型变压器同名端指的是什么呢,又是要怎么样标识出来呢?下面就简单讲解下环形变压器同名端的基础知识。

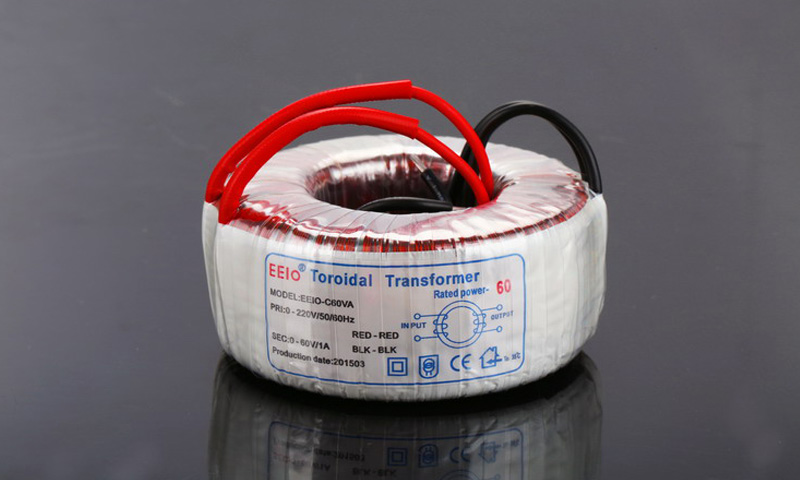

60W环型变压器

立即咨询

环型变压器同名端指的是:两个绕组方向一致时,两个绕组的起绕点是同名端,两个绕组方向相反时,其中一个绕组的起绕点和另一个绕组的结束点是同名端。同名端是指在同一交变磁通的作用下,任一个时刻两(或两个以上)绕组中都具有相同电势极性的端头,彼此互为同名端,环型变压器的极性辨别就属于同名端问题。

一般环型变压器在使用时如果需要区分同名端的话,在制作的时候都会要求标记出来。同名端在电路原理图上通常用一个“*”号或者一个圆点来表示。在制作过程中,同名端即指不同线圈的线头,或者线尾(线圈的绕向必须相同)。同名端的判断对某些特殊的应用情况有重要意义,在进行电压串、并联的时候也有重量的意义,只有先判断好了同名端之后才能进行串并联。对于环型变压器上有同名端标记的情况来看就很简单,只需要根据标记连接即可。

中山市圣元电器有限公司是一家专业生产环型变压器、电源变压器、防水变压器的厂家,如果您对以上电源变压器感兴趣或有疑问,请点击联系我们的在线客服,或致电:18814063351,圣元变压器——为世界提供高能效的绿色电源!
