环型变压器之端子如何辨识——XH2.54系列端子

返回列表来源:圣元变压器          发布日期:2017-03-27 17:58    |    分享 加入收藏关注:-

上文《环型都会用哪些端子》一文中简单介绍了变压器所用到的端子类型,今天小编为您详细讲解环型变压器引线上的XH2.54系列端子如何辨识,下面几招让你分分钟学会!

A、外观及颜色

XH2.54系列端子头部偏圆形,配套使用的胶壳呈奶白色,胶壳孔位中心距为2.54mm

B、适用引线大小

XH2.54系列端子一般适用于UL1007引线(引线较细),常用的事UL1007-22号、24号引线,26号引线较少用;较大可卡UL1007-20号线,18号线卡不了

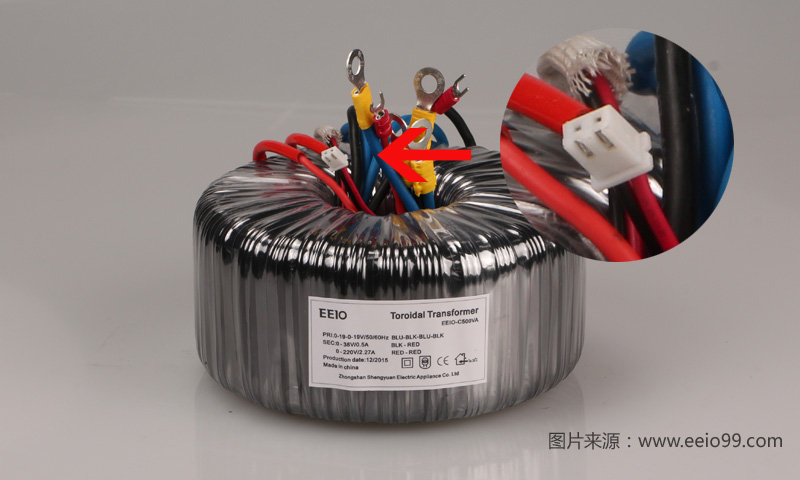

带XH2.54端子的全铜线环型变压器

立即咨询

C、适用电流大小

实际在变压器中的应用,XH2.5系列端子一般用于电流小雨1A的绕组,能承受的较大电流不能超过2A,建议在1A以内。

D、型号类别

XH2.54系列端子根据变压器引线位数多少来决定,会有XH2.54-2P、3P、4P……20P(P也会用Y来表示)这几种型号,变压器上较常见的有2P、3P、4P

E、安装使用小常识

当XH2.54系列端子用于高电压时,如220V电压会采用XH2.54-3P的胶壳,其目的是中间一位空开,不插入端子让1、3脚位的端子之间的安全距离更远些,另外也可以方便接线(3P相对2P而言体积大,受力更大,安装时会更方便也牢固些)
