环形变压器中经常用到的整流桥是干嘛用的

返回列表来源:圣元变压器          发布日期:2016-04-01 18:13    |    分享 加入收藏关注:-

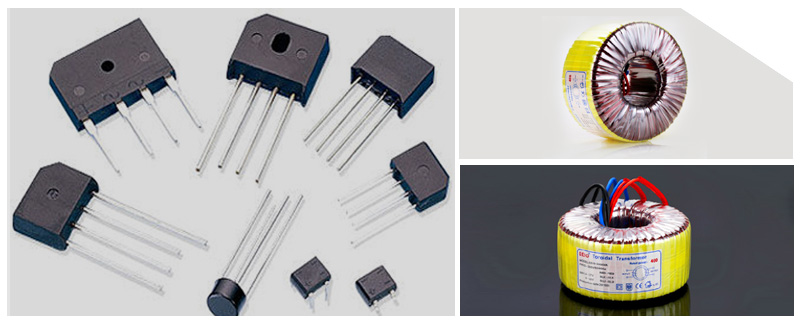

整流桥是将数个(两个或四个)整流二极管封在一起组成的桥式整流器件,主要作用是把交流电转换为直流电,也就是整流,因此得名整流桥。所以说环形变压器中使用的整流桥是为了调整电流方向。

整流桥可分为全桥和半桥。全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的;半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路。

EEIO环形变压器

立即咨询



如果使用全桥整流,将交流电负半轴周电压调整至正半周,在经过电容滤波以后的电压应该近似于有效值的1.414倍

如果使用半桥整流,将交流电负半轴周电压去除,在经过电容滤波以后的电压应该近似于有效值的1.414/2 = 0.7倍左右

值得说的是在使用整流桥时先需要知道这个整流桥本身耐压,它只能应用在低于它的耐压值以下的电路中。

当然了环形变压器一般都选用的是全桥整流。环形变压器使用整流桥后,电压和功率是会有变化的。举个例子来说:输入220V 输出12V 额定功率为300W的环形变压器在整流过后,输出电压是原来的1.1-1.4倍,也就是在13V-17V之间;额定功率变为原来的70%,即210W。

如果您对圣元环形变压器感兴趣或有疑问,请点击联系我们的在线客服,或致电:18814063351圣元电器——专业环形变压器厂家,36个行业个性定制。
