环型变压器整流后为DC24V,整流前电压是多少？

返回列表来源：圣元变压器发布日期：2017-06-08 17:30 | 分享加入收藏关注：-

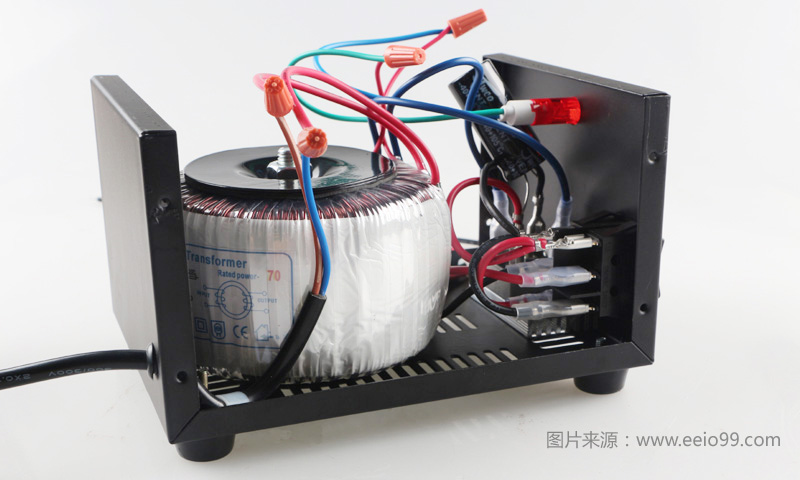

环型变压器输入输出都是交流电，然而在实际的应用中当需要用到直流电源时，人们还是会倾向于选择环型变压器，在于变压器具备工作效率高、温升低、干扰小等一系列优点。

环型变压器要求输出直流电压的话需要借助整流桥整流，很多人就会犯难了，知道变压器整流后的电压，怎么计算整流前的交流电压呢？就环型变压器整流后是24V直流电，求整流前的交流电压这一问题来详细解说一下。

一般变压器交流电通过整流滤波后会上升1.1-1.414倍之间，如整流后是DC24V，那整流前交流电压取20V比较合适;不过变压器整流不滤波电压会下降，不同的整流桥的计算也不同，具体的可以看看《环形变压器电压整流滤波和整流不滤波的区别》一文。

另外提醒一下，变压器整流滤波后的电压大小与滤波电容的容量大小、实际负载大小相关，当滤波电容容量足够大时，变压器整流滤波后的电压较高可达到原整流前电压的1.414倍。
