环形变压器怎样避免漏磁?

返回列表来源:圣元变压器          发布日期:2016-05-02 10:27    |    分享 加入收藏关注:-

漏磁是磁源通过特定磁路泄露在空气(空间)中的磁场能量。磁体的磁场在内部闭合对外不显磁性,当对外形成磁极后即产生磁场,磁场是对外开环辐射的,准确来说,磁场是漏磁的一种形式。可通过以下几点方法来避免环形变压器的漏磁问题。

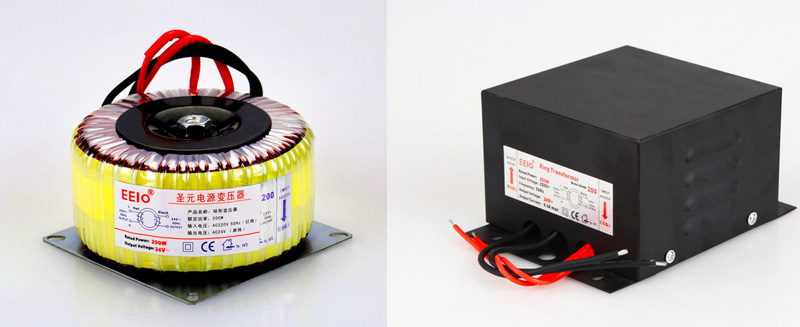

圣元24V环形变压器

立即咨询

1、磁芯方面

a:采用卷铁心、环形磁芯等没有接缝的结构,降低磁阻

b:降低环形变压器的工作磁通密度Bm值,增加铁心的束磁能力

c:采用高牌号或高磁导率的铁心材料,增加铁心的束磁能力

2、线圈结构方面

理论上,最理想的方式,是初次级线圈缠绕的方式进行绕制,这样可以最大限度的提高初次级的耦合,减小漏感。但,实际中为了解决初次级间耐压问题,很难实现这种方式,而多采用初次级同绕幅的方式,先绕半个初级,在此基础上,绕制次级,最后绕剩下的半个初级,这样整个次级全被包在初级内,耦合效果较好,漏感很小。

3、加装外壳

已做成的变压器,多采用环形变压器外部加外壳的方式,铁的外壳可以将漏磁场束缚在内部,防止向外扩散,但外壳会有发热,所以外壳与变压器的距离是有要求的。

中山市圣元电器有限公司是一家专业生产单相环形变压器、电源变压器、防水变压器的厂家,如果您对以上环形变压器感兴趣或有疑问,请点击联系我们的在线客服,或致电:18814063351,圣元变压器——为世界提供高能效的绿色电源!
