环形变压器在直流电源中整流滤波的介绍

返回列表来源:圣元变压器          发布日期:2016-05-10 17:17    |    分享 加入收藏关注:-

   用环形变压器制作大功率直流电源,具有能输出瞬间大电流、结构简单、工作稳定寿命长等优点。但环形变压器本身并不能直接输出直流电压,只能输出AC交流电压,这个时候就需要AC交流电转换成DC直流电,整流滤波电路就必不可少了。下面介绍环形变压器在直流电源中的整流滤波的相关知识:

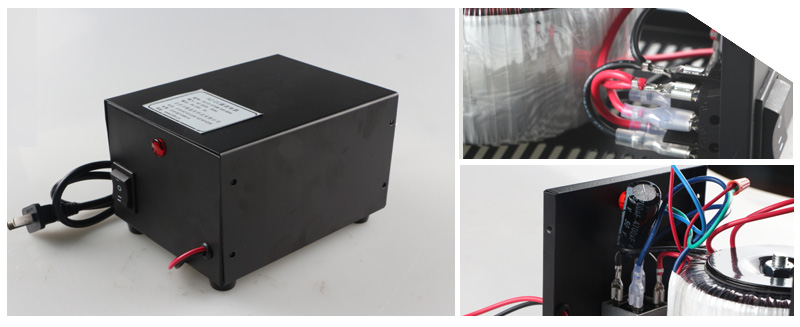

圣元100WDC24V直流环形变压器

立即咨询

  整流电路的结构一般分为三种:半波整流、全波整流、桥式整流。半波整流因其效率低,一般不用于环形变压器的输出整流电路,常用的是全波整流和桥式整流。桥式整流对应的环形变压器的输出绕组只要一个,具有结构简单的特点。全波整流需要环形变压器的输出是双绕组双电压,但因其整流二极管只有两个,在大电流电路中发热量及损耗会略低于桥式整流。

有了整流电路整流输出的电压就是直流电了,但还不是完全平滑的直流电,是100Hz上下波动直流电,这时候需要滤波电容滤波后变成完全平滑的直流电。滤波电容的选择,一是耐压必须是交流电压的2倍以上;二是容量取值,标准的参考取值是输出电压1A对应1000UF,实际应用中一般不应低于1A取500UF,取值过低会导致汶波电流大,滤波电容发热量高等缺点。

环形变压器的额定功率取值,根据整流滤波的效率(约在70%左右)及实际应用经验,一般输出直流功率70W,环形变压器的额定功率应在100W以上。

变压器额定功率:100W

输入电压:AC220V/50Hz/60Hz

输出交流电压:AC22V/4.5A MAX

输出直流电压:DC24V/3A

整流取值:5010(500V10A桥式整流)

滤波取值:50V4700UF

其它功能:三档开关,带正负极切换功能

中山市圣元电器是一家专业生产环形变压器、防水变压器、电源变压器等各种变压器的厂家,如果您对圣元环形变压器感兴趣或有疑问,请点击我们的在线客服,或致电18814063351。圣元变压器——36个行业个性定制。
