快速判别电源变压器质量的两个参数

返回列表来源:http://www.eeio99.com          发布日期:2015-07-29 19:04    |    分享 加入收藏关注:-

判别电源变压器的质量除了需要检查参数准确度、性能和绝缘安全之外,还需要参考它的工作效率、带载能力、发热温升等。本文主要介绍一种通过两个参数来判别电源变压器质量的快速简便的判别方法。

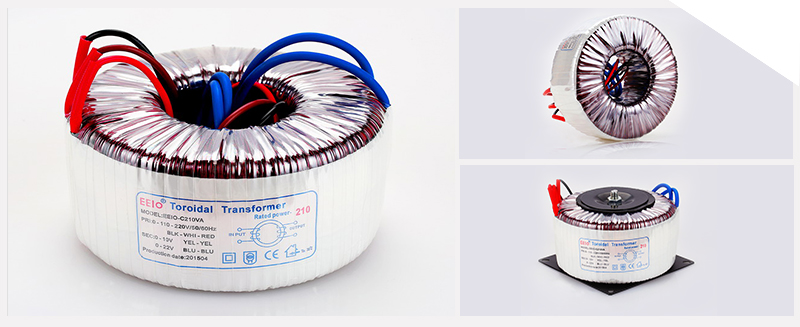

电源变压器

 点击咨询圣元环形变压器

1、铜损

电源变压器的铜损是指初、次级导线的直流电阻造成的损耗。因此测定铜损只需将变压器加上额定电流即可测出I*I*R。正常情况下,铁损和铜损之和对500W的变压器应小于45W。随着变压器的容量减小,其损耗相应增大,因为小型变压器的铜损是大于铁损的。

2、空载电流

电源变压器的空载电流是指初级接额定电压,次级完全空载测得的初级电流。这个电流与进线电压的乘积则为空载损耗,也就是指变压器的铁芯损耗。它是铁芯在交流磁场中涡流损耗和磁滞损耗之和。因而,变压器的空载电流越小,表明铁芯的质量越好,且安培匝数设计非常合理。

这种情况下,一般认为空载电流相似于铁损耗,空载电流的大小,也就反映铁损的大小。小于10W的变压器空载电流约7~15mA;100W的变压器,空载电流约30~60mA之间,都认为正常。铁损较大的变压器,发热量必然大,如果是因安培匝数设计不合理,其空载电流大增,结果造成温升增大,其寿命也不会长。一般环形变压器的空载电流应低于普通插片式变压器的空载电流。

所以电源变压器的开路损耗加上短路损耗越小,则变压器的质量越好,工作时温升也越低,并且有很好的负载能力。这样在很短时间内,就能知道变压器的性能好坏。环形变压器作为电源变压器是一个很好的选择,如果您对圣元环形变压器感兴趣或者有疑问,请点击我们的在线客服,或致电18814063351圣元变压器——放心用10年的变压器。
