圣元电器解说环形变压器的结构与性能

返回列表来源:http://www.eeio99.com          发布日期:2015-05-25 12:51    |    分享 加入收藏关注:-

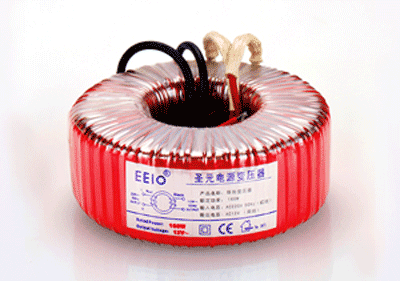

环形变压器

环形变压器有着体积小、噪音低、发热量少、转换效率高等优点,已越来越多地应用于工业自动化设备、仪器仪表、石油化工、医疗卫生、农业生产、机械加工、科研、军工、家用电器等。环形变压器特别是在步进电机电源的应用方 面,表现出优良性能,远远超越了U型、E型变压器的性能。下面圣元电器给您介绍环形变压器的结构与性能。

环形变压器的结构、性能

人们发现使用环形铁芯所绕制的线圈涡流损耗(铁损)最小,便将变压器的铁芯加工为环形。环形变压器的铁心,采用厚度为0.35mm以下冷轧硅钢片, 无缝地卷制成形。将线圈均匀地绕在铁心上,线圈产生的磁力线方向与铁心磁路几乎完全重合,实现了交流电通过线圈所产生涡流损耗最小。比U型、E型变压器的 铁心损耗减少50%以上,由此提高了变压或者隔离的转换效率。

环形变压器的铁心可以加工到无气隙的程度,叠装系数可高达95%以上,铁心磁导率可取1.5~1.8T(叠片式铁心只能取1.2T左右或更低),因此环形变压器的电转换效率能够达到95%以上。环形变压器铁心的无气息结构,能够使空载电流非常小,长期通电情况下没有发热现象。

环形变压器的长宽高所占用的空间为圆柱体结构,其体积要比U型E型减少一半左右。环形变压器.铁心没有气隙,绕组均匀地绕在环形的铁心上,磁循 环结构几乎在一个封闭的空间中,实现了漏磁小,电磁辐射弱,抵抗外部磁干扰能力强,无需加屏蔽层,安装在各种复杂结构的电子设备上,不会产生任何电磁干扰。

由于铁心没有气隙,磁导率高,没有物理结构的震动噪音。即使在大电流,高负载运行环境中,人的听觉是无法感觉到有噪音的环形变压器加载运行时,自身温度很低。通常其铁损可以做到小于1W/kg左右,特别适用于散热空间狭小的仪器中。

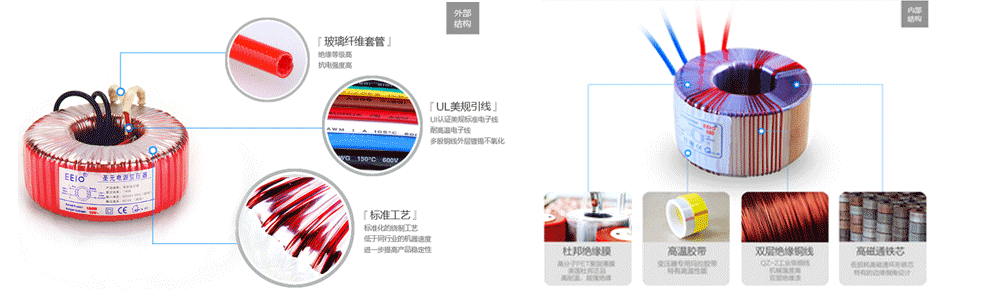

环形变压器结构

 环形变压器功率通常是根据它的直径和高度来确定的,功率越高,体积和重量相应增加。各种功率规格,各种输入输出电压的配置非常灵活,加工装备简单,快捷。

 环形变压器满载运行温升仅为40℃,能够允许短时超载运行。初次级绕组间采用B级(130℃)的聚酯薄膜绝缘,能经受交流4000V,1分钟的耐压试验。

 事实上在选配环形变压器,圣元电器建议要根据负载的电压、电流使用情况,来决定选取环形变压器的功率。在更多工作环境中,环形变压器结构设计是可改变的,确认电压电流的参数,圣元电器可以为您定制适合您的环形变压器。在线咨询热线:18814063351
