圣元电器通过《一种具有短路保护功能的环形变压器》专利

返回列表来源:圣元变压器          发布日期:2016-06-07 18:00    |    分享 加入收藏关注:-

环形变压器广泛应用于包装机械、医疗器械、仪器仪表等各个领域中,环形变压器一般作为部件安装入机器中使用。现有的环形变压器一般并不设置有短路保护器,一旦环形变压器遭受突发短路时,高低压侧都将受很大的短路电流,因短路产生的过大电流会对环形变压器及其负载造成损坏。现有的部分环形变压器中也设置有短路保护器,但其结构繁琐复杂,对过大电流的感应较迟钝,断路操作不够及时,难以对环形变压器及其负载起到及时迅速而有效的短路保护。

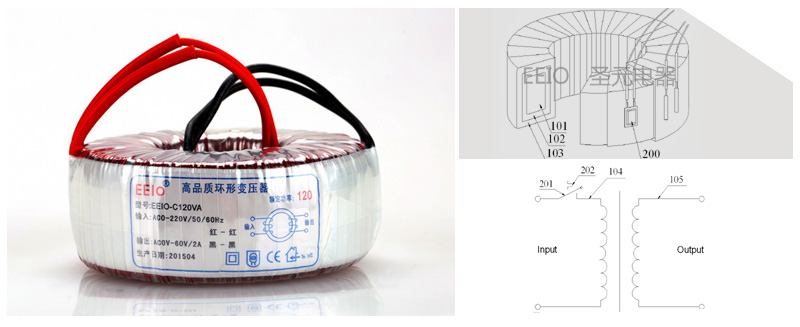

圣元120W环形变压器

立即咨询

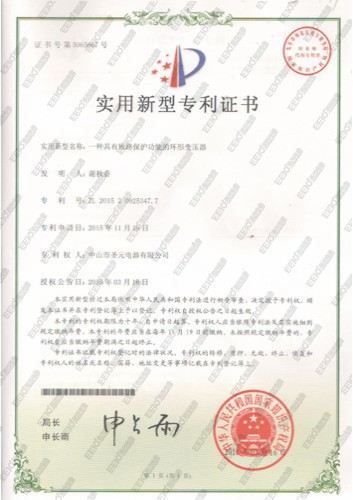

一种具有短路保护功能的环形变压器专利证书

因此,如何实现一种具有短路保护功能,且短路保护及时迅速,结构简单合理的环形变压器是业内亟待解决的技术问题。

本实用新型的主要目的是提供一种具有短路保护功能的环形变压器,旨在实现一种具有短路保护功能,且短路保护及时迅速,结构简单合理的环形变压器。

本实用新型提出一种具有短路保护功能的环形变压器,包括铁芯、初级绕组、次级绕组、输入端引线、输出端引线,还包括串联于输入端引线上且可在发生短路时使环形变压器断路从而起到保护作用的短路保护器;短路保护器包括通过触点电连接于输入端引线上的受热升温及自身发热升温时可发生变形并脱离开触点从而具有短路保护的开关功能的高阻值金属件,发生短路时过大的电流使高阻值的金属件受热升温及自身快速发热升温而变形从而脱离开触点使输入端引线发生断路进而使环形变压器快速转换为断路状态;金属件两端并联有在金属件断路时启动工作并在金属件通电时停止工作的工作时可发热从而有效防止金属件在短路时反复工作的PTC器件,断路时PTC器件启动工作并发热,发出的热量传递到金属件上并使金属件受热升温而变形从而使金属件保持变形及断路状态,直到故障解除而再次通电时PTC器件停止工作,使金属件自然降温而恢复原形并与触点通电从而使环形变压器继续正常工作。

如果您对中山市圣元电器的环形变压器感兴趣,请点击我们的在线客服,或致电18814063351。圣元变压器——为世界提供高能效的绿色电源。
