圣元电器通过《一种具有短路保护功能的电源变压器》专利

返回列表来源:圣元变压器          发布日期:2016-05-31 17:24    |    分享 加入收藏关注:-

电源变压器广泛应用于家庭、办公、商业等各种场所中。电源变压器内部一般设置有环形变压器。现有的环形变压器一般并不设置有短路保护器,一旦环形变压器遭受突发短路时,高低压侧都将受很大的短路电流,因短路产生的过大电流会对环形变压器及其负载造成损坏。因此,如何实现一种具有短路保护功能,且短路保护及时迅速,结构简单合理的电源变压器是业内亟待解决的技术问题。

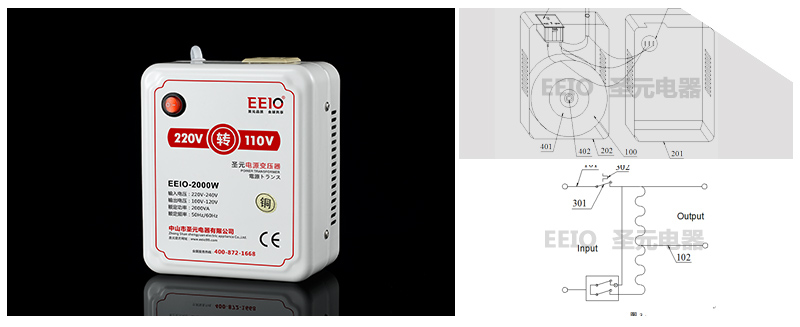

圣元2000W 220V转110V电源变压器

立即咨询

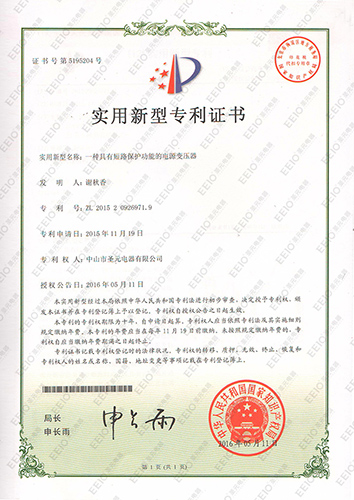

圣元电器《一种具有短路保护功能的电源变压器》专利证书

本实用新型的主要目的是提供一种具有短路保护功能的电源变压器,旨在实现一种具有短路保护功能,且短路保护及时迅速,结构简单合理的电源变压器。

本实用新型提出一种具有短路保护功能的电源变压器,包括壳体、设于壳体内部并带有输入端引线与输出端引线的环形变压器、与输入端引线电连接的插头、嵌设于壳体上并与输出端引线电连接的插座、设于壳体上的控制开关;环形变压器通过固定结构安固于壳体内,固定结构包括固设于下壳内底部并垫设于环形变压器下端面的具有绝缘及缓冲作用的下胶垫、固设于环形变压器上端面上的具有绝缘及缓冲作用的上胶垫,还包括可把上胶垫、环形变压器、下胶垫压固锁紧并固定到下壳上的压固连接件;环形变压器包括铁芯、初级绕组、次级绕组、输入端引线、输出端引线,还包括串联于输入端引线上且可在发生短路时使环形变压器断路从而起到保护作用的短路保护器;短路保护器包括通过触点电连接于输入端引线上的受热升温及自身发热升温时可发生变形并脱离开触点从而具有短路保护的开关功能的高阻值金属件,发生短路时过大的电流使高阻值的金属件受热升温及自身快速发热升温而变形从而脱离开触点使输入端引线发生断路进而使环形变压器快速转换为断路状态;金属件两端并联有在金属件断路时启动工作并在金属件通电时停止工作的工作时可发热从而有效防止金属件在短路时反复工作的PTC器件,断路时PTC器件启动工作并发热,发出的热量传递到金属件上并使金属件受热升温而变形从而使金属件保持变形及断路状态,直到故障解除而再次通电时PTC器件停止工作,使金属件自然降温而恢复原形并与触点通电从而使环形变压器继续正常工作。

如果您对圣元电源变压器感兴趣,请点击我们的在线客服,或致电18814063351。圣元变压器——掌握核心技术。

PS:此文为本公司技术专利文章,请勿转载,盗用必究。
