知识普及：环型变压器上的TJC带锁端子

返回列表来源：圣元变压器发布日期：2017-05-12 17:21 | 分享加入收藏关注：-

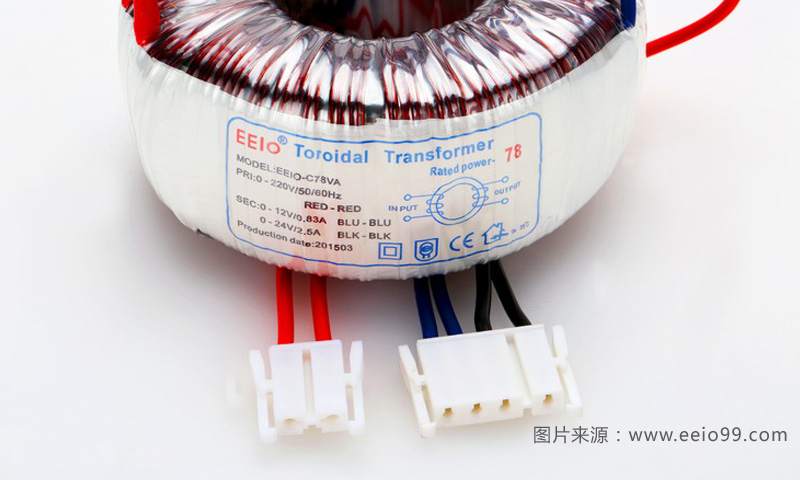

环型变压器经常会用到TJC带锁型的端子，也叫HX75005端子，匹配HX型条形连接器来使用，达到方便接线的效果。

下面简单介绍一下TJC带锁端子适用的一些要求

1、适用常用于美规26号—20号引线，

2、适用的温度范围在-25℃～85℃

3、适用的额定电压为250V的直流电和交流电，其允许通过的较大额定电流为5A。

4、该端子允许通过的接触电阻≤0.01Ω，绝缘电阻≥1000mΩ

5、该端子的耐压要求：允许一分钟内通过1500V的交流电

6、该端子匹配使用的HX型条形连接器其规格从2P至6P，变压器上常见的有2P、4P(P也可用Y来表示)

另：HX25402端子和HX75005端子形状结构相近，但端子的尺寸和端子所匹配适用的胶壳结构不同。
