变压器参数选型参考标准

返回列表来源：圣元变压器发布日期：2016-09-22 17:43 | 分享加入收藏关注：-

变压器的参数选型参考标准主要有变压器的额定功率、常规体积、重量、底座尺寸及安装孔距等一些根据客户需求匹配选择的具体相关参数。

一般而言，变压器生产厂家都会有一份变压器参数选型参照表，圣元电器作为专业的环形变压器定制厂家，变压器参数选型参照表相对而言更完善些，里面详细地介绍了不同功率环形变压器对应的体积和在实际应用需求中可定制的变压器的高度和外径。

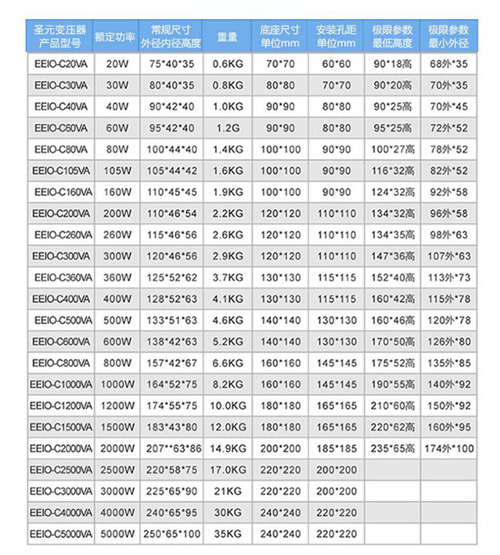

看上面这张圣元环形变压器参数选型参照表，从图中可以看出：500W常规变压器的体积大小是133mm*51mm*63mm(外径*内径*高度);当客户需求的变压器对体积有要求时就要定制了，高度可做到46mm,外径做到120mm，超过这个值将无法定制。

另外仔细观察的话，可以发现定制的变压器高度降低的同时，外径就会加大，反过来外径缩小的同时，高度就会增加。
