电源变压器绝缘性能、线圈通断及空载电流的检测

返回列表来源:圣元变压器          发布日期:2019-09-10 17:30    |    分享 加入收藏关注:-

电源变压器在生活中被广泛运用,通过了解电源变压器绝缘性能、线圈通断、空载电流的检测,有助于大家判断电源变压器是否存在故障。

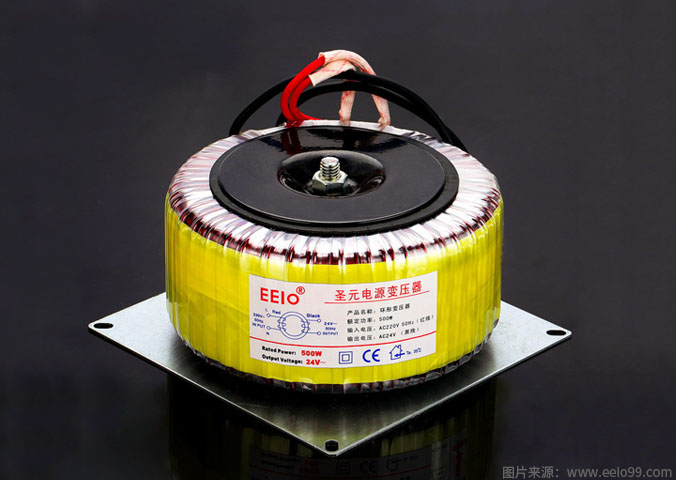

高品质电源变压器500W

立即咨询

【绝缘性能的检测】

用兆欧表(若无兆欧表,则可用指针式万用表的R×10k档)分别测量电源变压器铁芯与初级、初级与各次级、铁芯与各次级、静电屏蔽层与初次级、次级各绕组间的电阻值,阻值应大于100MΩ或指针表在无穷大处不动,否则,则说明电源变压器绝缘性能不良。

电源变压器各绕组之间及绕组和铁芯之间的绝缘电阻可用500V或1000V兆欧表(摇表)测量,可根据不同的电源变压器选择不同的摇表。一般电源变压器的扼流圈应选用1000V摇表,其绝缘阻值应不小于1000MΩ;晶体管输入变压器和输出变压器用500V摇表,其绝缘电阻应不小于100 MΩ。若无摇表,也可用万用表的R×10k档,测量时,表头指针不动(相当于电阻为无穷大)。

【线圈通/断的检测】

将万用表置于R×1档检测线圈绕组两个接线端子之间的电阻值,若某个绕组的电阻值为无穷大,则说明该绕组有断路性故障,正常两端的阻值在几欧姆到十几欧姆左右。如果电源变压器发生短路性故障后主要表现是发热严重和次级绕组输出电压失常。通常,线圈内部匝间短路点越多,短路电流就越大。当短路严重时,电源变压器在空载加电几十秒之内便会迅速发热,用手触摸铁芯会有烫手的感觉,此时不用测量空载电流便可断定电源变压器有短路的存在。

【空载电流的检测】

将次级绕组全部开路,把万用表置于交流电流档(通常500mA档即可),并串入初级绕组中。当初级绕组的插头插入220V交流市电在不接任何输出负载时,万用表显示的电流值便是空载电流值。此值不应大于电源变压器满载电流的10%~20%,如果超出太多,则说明电源变压器有短路性故障。

检测电源变压器的时候,也可以通过观察电源变压器的外貌来检查其是否有明显的异常,如线圈引线是否断裂、破皮,绝缘材料是否有烧焦痕迹,铁芯紧固螺钉是否有松动,硅钢片有无锈蚀,绕组线圈是否外露等。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
