隔离变压器的主要参数有哪些?

返回列表来源:圣元变压器          发布日期:2020-05-05 17:04    |    分享 加入收藏关注:-

隔离变压器是指输入绕组与输出绕组带电气隔离的变压器,隔离变压器用以避免偶然同时触及带电体。随着科技的不断发展,隔离变压器已成为了人们生活中不可或缺的一部分,为了保证变压器的正常运行,我们在购买使用前需了解它的一些参数,那么隔离变压器都有哪些主要参数呢?接下来小编为您介绍。

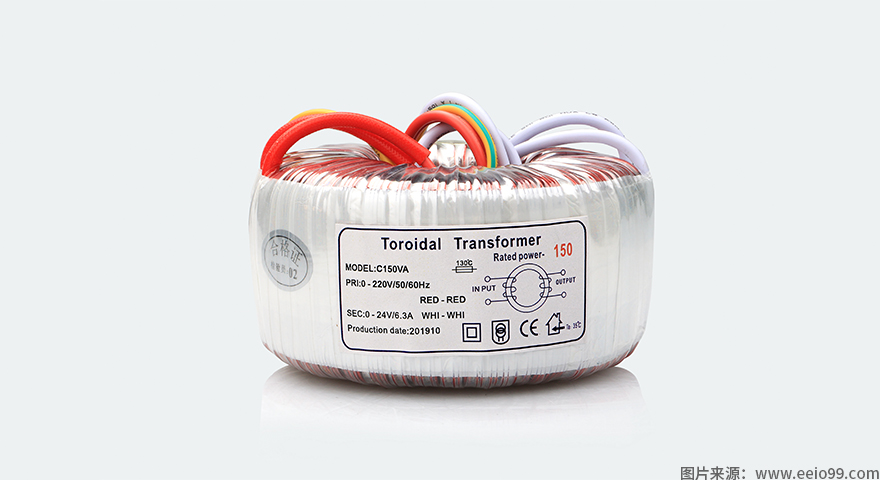

源头厂家直销隔离变压器

立即咨询

隔离变压器的主要参数有以下几点:

(1) 电压比。设隔离变压器的两组线圈圈数分别为N1和N2,N1为初级绕组,N2为次级绕组。在初级绕组上加一交流电压,在次级线圈两端就会产生感应电动势。初级、次级电压和线圈圈数间具有下列关系:

  U2/U1=N2/N1=n

其中n称为电压比(圈数比),U1为输入电压,U2为输出电压。变压器能够根据需要通过改变次级线圈的圈数而改变次级电压,却不能改变允许负载消耗的功率。需要注意的是电压比有空载电压比和负载电压比的区别。

(2) 效率。在额定功率时,隔离变压器的输出功率和输入功率的比值,叫做隔离变压器的效率,即

  η=P1/P2*100%

其中η为隔离变压器的效率,P1为输入功率,P2为输出功率。当变压器的输出功率P2等于输入功率P1时,效率η等于100%,此时变压器将不产生任何损耗。实际上这种变压器是不存在的,变压器传输电能的时候总要产生损耗。变压器的效率与变压器的功率有密切的关系,通常功率越大,损耗就越小,效率也就越高;反之,功率越小,效率也就越低。

(3) 工作频率。由于变压器铁芯损耗与频率有很大关系,故应根据使用频率来设计和使用工作频率。

(4) 额定电压。额定电压是指隔离变压器的初级线圈上所允许施加的电压,正常工作时,变压器初级绕组上施加的电压不得大于规定值。

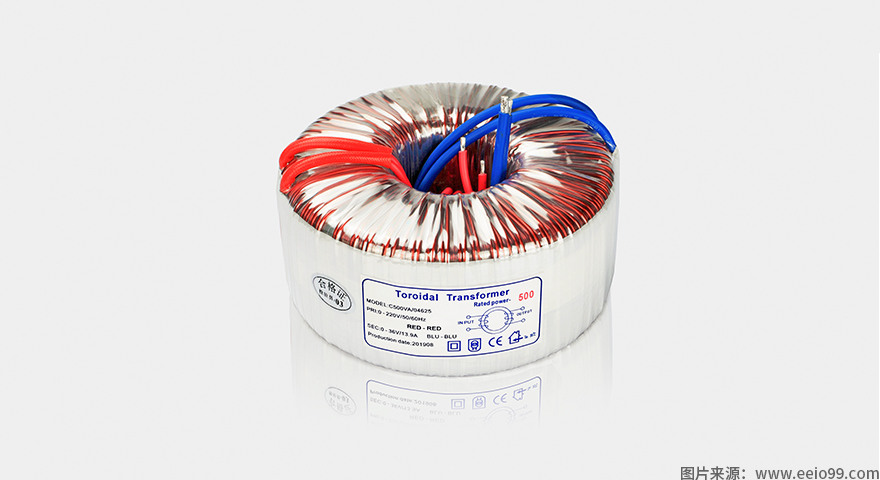

源头厂家直销全铜线隔离电源变压器

(5) 额定功率。是指变压器在规定的频率的电压下长期工作,而不超过规定温升时次级输出的功率。

(6) 空载电流。当隔离变压器的次级绕组开路时,初级线圈中仍有一定的电流,这个电流称为空载电流。空载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。

(7) 空载损耗。隔离变压器次级开路时,在次级测得的功率损耗即为空载损耗。

(8) 绝缘电阻。绝缘电阻表示隔离变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、绝缘等级高低等有关。

以上就是小编介绍的有关隔离变压器的主要的一些参数,相信通过小编的介绍,大家对隔离变压器购买使用前需要知道的参数也有了一定的了解,当然以上只是举例的一些常见的参数,如果需要进一步咨询了解更多相关信息,欢迎您随时联系我们的在线客服人员。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
