隔离变压器的主要作用、性质和原理

返回列表来源:圣元变压器          发布日期:2020-09-06 17:38    |    分享 加入收藏关注:-

隔离变压器俗称安全变压器,在医疗设备,自控设备,家电音箱设备,安防监控设备等都有广泛使用,但是很多用户对于隔离变压器并没有一个比较全面的了解,今天,小编就给大家简单介绍一下隔离变压器的主要作用、性质和原理。

隔离变压器主要作用:

隔离变压器使一次侧(初级绕组)与二次侧(次级绕组)的电气完全绝缘,也使该回路隔离。另外,利用其铁苾的高频损耗大的特点,从而抑制高频杂波传入控制回路,干扰回路设备。用隔离变压器使二次对地悬浮,只能用在供电范围较小、较短的场合。此时,系统的对地电容电流小得不足以对人身造成伤害,是一种安全电源!

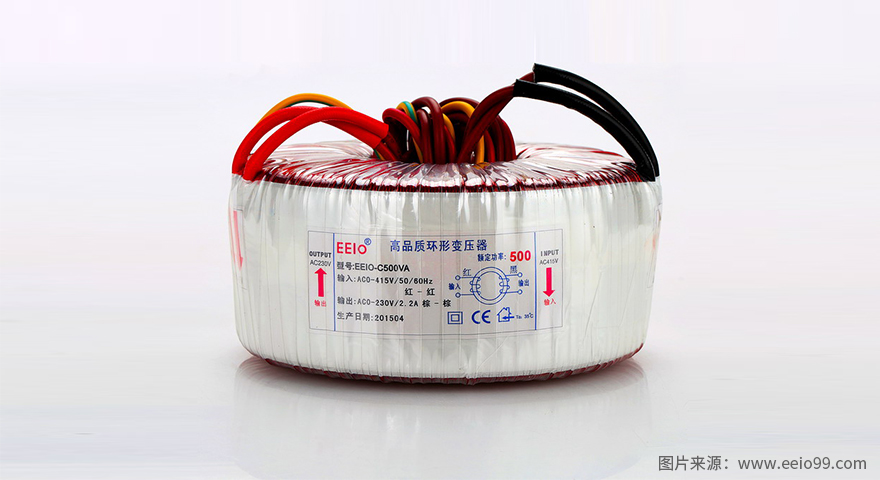

安全隔离变压器500W功率

隔离变压器性质:

隔离变压器属于安全电源,一般用来机器维修保养用起保护、防雷、滤波作用。隔离变压器通常是一种1:1的变压器。初级单相220V,次级也是单相220V;或初级三相380V,次能也是三相380V。首先通常我们用的交流电源电压一根线和大地相连,另一根线与大地之间有220V的电位差。人接触会产生触电。而隔离变压器的次级差不与在地相连,它的任意两线与大地之间没有电位。人接触任意一条线都不会发生触电,这样就比较安全。其次还有隔离变压器的输出端跟输入端是完“断路”隔离的,这样就有效的对变压器的输入端(电网供给的电源电压)起到了一个良好的过滤的作用。从而给用电设备提供了纯净的电源电压。

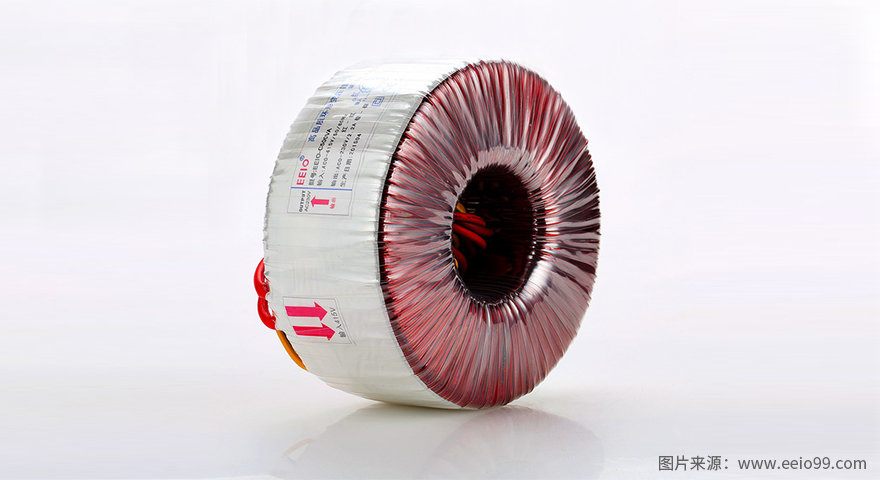

隔离变压器环形

隔离变压器原理 :

隔离变压器的原理和普通的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1:1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全,常用作维修电源。隔离变压器并不全是1:1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机,电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。一般变压器原、副 绕组之间虽也有隔离电路的作用,但在频率较高的情况下,两绕组之间的电容仍会使两电路之间出现静电干扰。为避免这种干扰,隔离变压器的原、副绕组一般分置于不同的心柱,以减小两者之间的电容,也有采用原、副绕组放置的,但在绕组之间加置电屏蔽,以获得高的抗干扰特性。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
