隔离变压器与控制变压器的区别和联系

返回列表来源:圣元变压器          发布日期:2020-04-08 17:17    |    分享 加入收藏关注:-

隔离变压器与控制变压器的主要构件都是初级线圈、次级线圈和铁芯(磁芯),两者都是属于环形变压器的一种,那么这两者有什么区别和联系呢?接下来,小编就为您详细阐述。

一、隔离变压器与控制变压器的区别:

(1) 隔离变压器与控制变压器的定义不同

隔离变压器,是指输入绕组与输出绕组带电气隔离的变压器,隔离变压器用以避免偶然同时触及带电体,隔离是指隔离原副线圈各自的电流。如在一些彩电、空调维修中,经常会使用1:1隔离变压器作为安全隔离电源。

控制变压器顾名思义主要用来“控制”用,主要是把一次电压变换到适合电器控制回路的电压。比如车床控制电路中,为了操作人员的安全,一般将车床控制电路降到36V安全电压,这里就需要一个380V转36V的控制变压器。

(2) 隔离变压器与控制变压器的用途不同

控制变压器主要适用于交流50Hz(或60Hz),电压1000V 及以下电路中,在额定负载下可连续长期工作。通常用于机床、机械设备中作为电器的控制照明及指示灯电源,目的是为了满足不同用电电气元件的电压需求。

隔离变压器属于安全电源,一般用来机器维修、保养用,起保护、防雷、滤波作用。用以避免偶然同时触及带电体,隔离变压器早期为欧洲国家用在电力行业,广泛用于电子工业或工矿企业、机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。

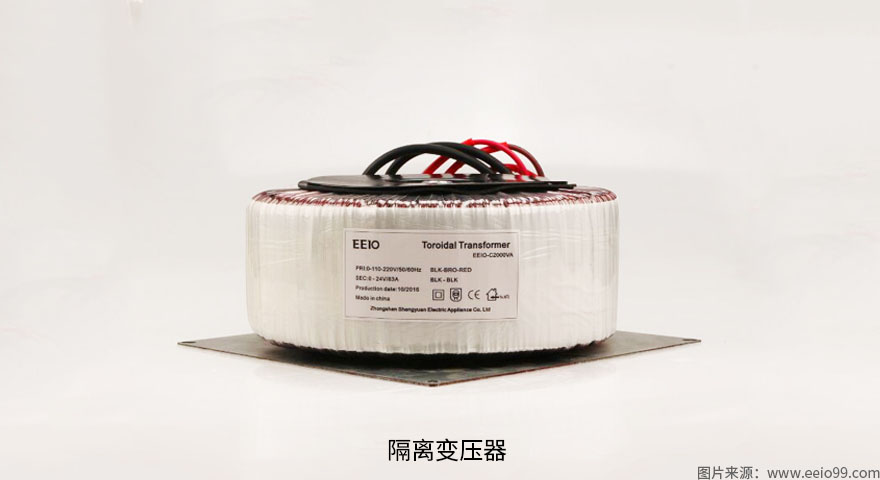

2000VA隔离变压器

立即咨询

(3) 隔离变压器与控制变压器的作用功能不同

控制变压器是为电气设备运行中为控制系统提供电源的;

隔离变压器是为防止用电设备受电源的谐波干扰,实际它是个性能较差的滤波器,一般控制变压器输出电压有6.3V、12V、24V、36V、50V、110V、127V等,为降低成本,有些控制变压器只输出单一低电压,或三到五个电压。而隔离变压器一般地变压比是1:1,隔离变压器与控制变压器作用功能不同,因而也无法通用。

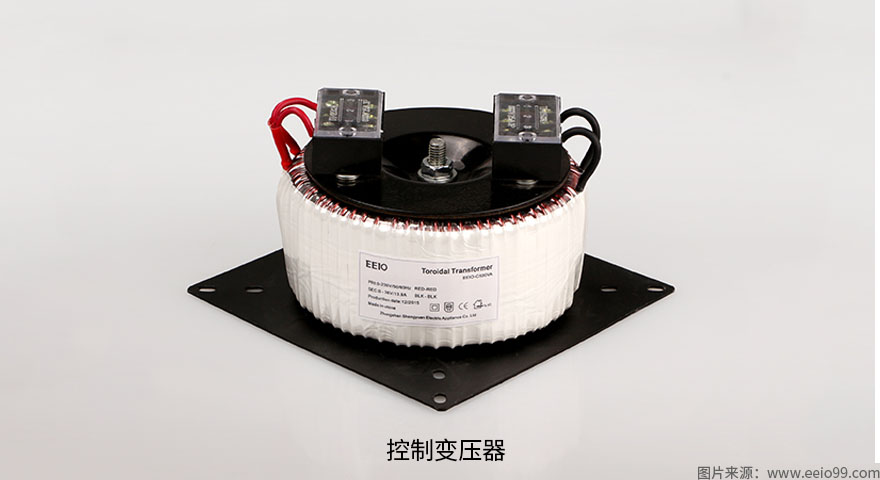

BK控制变压器

二、 隔离变压器与控制变压器的联系:

隔离变压器也可以定义为控制变压器。

举例说明:在一个进口行车电气回路中,所有继电器接触器等电气都是220伏的,电源输入是3相4线的,本来可以直接利用零线组成控制回路的。但是这个行车有操控手柄,电气设计人员就利用了一个隔离变压器,次级作为电气控制回路的电源,由于这个次级回路没有接地端,即使人接触了这220伏的控制电压的其中一点也不会触电,所以这个变压器既是控制变压器,也是隔离变压器。

相信通过本文的介绍,大家对隔离变压器与控制变压器的区别和联系也有了大致的了解,在选购时,才能根据需求选择到适合的变压器。

圣元环形隔离变压器和控制变压器,材质上采用的是16000高斯的硅钢片铁芯,以全铜线绕制,功率足,温升低,使用寿命长达10年,通过了国家CE、CQC等认证,质量有保障,可根据客户需求量身定制各项参数。如果需要进一步咨询了解相关信息,欢迎您随时联系我们的在线客服人员。
