环形变压器常见故障及分析

返回列表来源:圣元变压器          发布日期:2020-07-02 17:21    |    分享 加入收藏关注:-

不少前来圣元咨询的客户反映自己已经购买的环形变压器经常会出现一些故障,比如突然烧坏了、温升一下子很高、带不动负载设备等等,又不知道是什么原因导致的,困惑不已;今天,小编就给大家归类介绍一下一些常见的环形变压器在生产过程、使用过程中出现的问题,及一些常见故障分析。

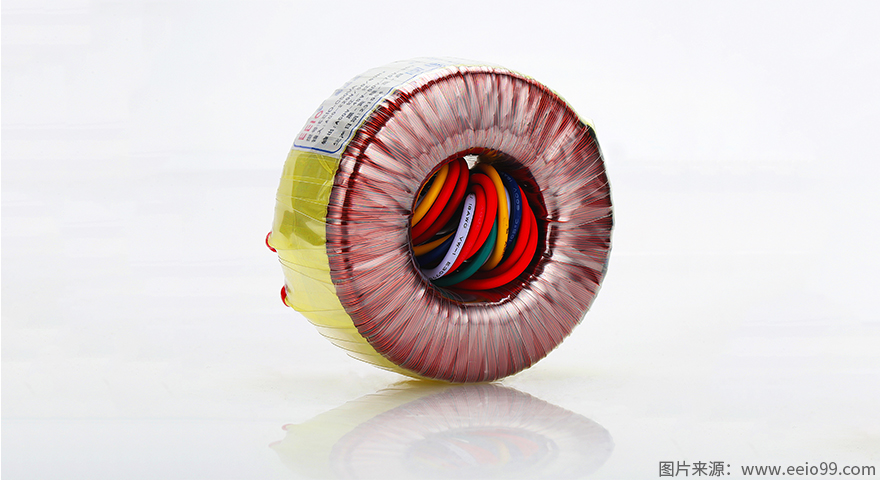

圣元环形变压器全铜线绕制质量好

一、环形变压器生产过程出现的问题

1、 绕线时用错漆包线

直接影响环形变压器的温升,使变压器温升升高,缩短变压器使用寿命。

2、 绕组两输出点(绕线起点和尾点)短路

环形变压器初级绕组短路将直接烧毁初级电路中的保险。

环形变压器次级绕组短路时,初级电流增大,变压器迅速发热,30-60分钟烧毁变压器。

3、 原材料质量影响

直接影响和环形变压器电性能参数(功率、电压、电流)及温升。

4、 次级两组输出线接反

如两组输出差异较大,在使用该环形变压器时造成负载发热量增大,严重影响负载工作。

5、 输出线或连接线错误及标识不明

直接影响装配,造成错误使用。

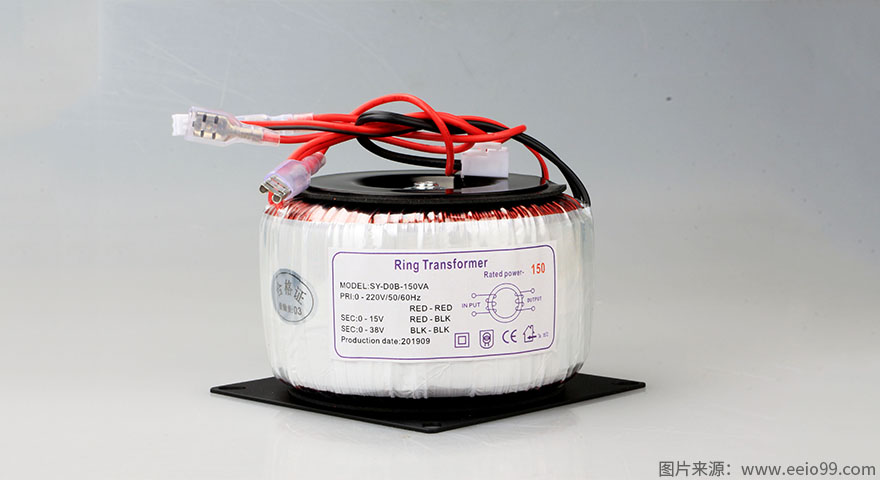

圣元环形变压器温升低效率高功率足

二、环形变压器使用过程中出现的问题

1、 超载使用

环形变压器次级超出额定电压电流使用,导致变压器温升超过规定值,变压器本体绝缘材料老化造成内部短路而烧坏,如有过载可能,必须在设计中考虑超载幅度范围。

2、 低电压初级插入高压电源中

如不慎将110V环形变压器插入220V电源中,顷刻将变压器烧坏。

3、 电网电压昼夜变化大

环形变压器设计时允许电网电压变化±10%,如电网电压波动范围超过10%,则变压器激励电流增大,温升升高,影响变压器寿命;如电网电压低于-10%,则输出欠电压电流,难以使负载正常工作。

4、 次级负载不慎短路

环形变压器激励电流迅速上升,初级绕组和次级绕组温度急剧升高,直接烧坏变压器或温控保护器。

三、环形变压器故障分析

1、 环形变压器本体良好无烧毁现象

环形变压器初级及次级绕组无明显烧毁现象,可判定环形变压器内置保护器熔断,或变压器初级绕组因工作环境,漆包线材质或其他可造成初级断开的因素。

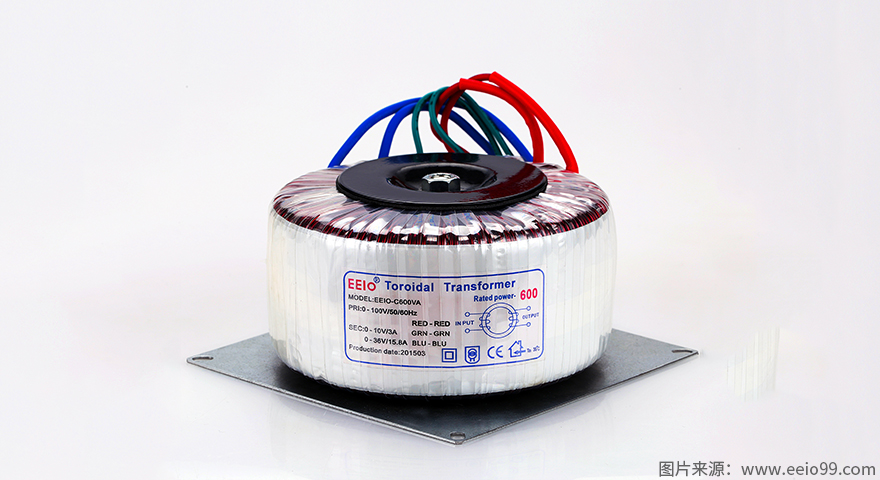

圣元高品质环形变压器可用10年

2、 环形变压器初级绕组变黄烧焦

环形变压器初级励磁电流增大所致,引起环形变压器初级绕组烧毁的原因有:

变压器次级电路短路;

次级负载未与变压器输出功率匹配;

变压器初级绕组额定输入电压不符,如额定110V接220V电源;

设计时未充分考虑使用环境的影响。

3、 环形变压器初级良好,次级无输出

环形变压器次级电路断开,即环形变压器本体内因焊接工艺或其他工艺影响,导致老化后接触不良或者完全断开。

4、 环形变压器初次级良好,插入电路发热量大

负载与环形变压器功率不匹配(超功率),或输入电压偏高。

大家在选购或者使用环形变压器的过程中,首先要选择质量有保障的厂家生产的环形变压器,其次注意一下使用注意事项,避免造成人为烧坏,才能更好的保证环形变压器的稳定运行。如果需要进一步咨询了解更多相关信息,欢迎您随时联系我们的在线客服人员。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
