环形变压器的绝缘等级是什么？怎样划分的？

返回列表来源：圣元变压器发布日期：2018-10-01 17:35 | 分享加入收藏关注：-

对于环形变压器的相关知识，我们提到的很多，但是还有一个重要的内容相信大家都还不是很清楚，那就是环形变压器的绝缘等级。什么是环形变压器的绝缘等级?它的绝缘等级又是怎样划分的呢?

环形变压器的绝缘等级是指允许温升的标准，也就是变压器所用绝缘材料的耐热等级，根据它的耐热等级可以分为A级、E级、B级、F级和H级。那么这些等级是怎样划分的呢?

环形变压器的绝缘等级具体允许温升标准如下：

最高允许温度(℃)A级:105度;E级:120度;B级:130度;F级:155度;H级:180度。

绕组温升限值(℃)A级:60度; E级:75度;B级:80度;F级:100度;H级:125度。

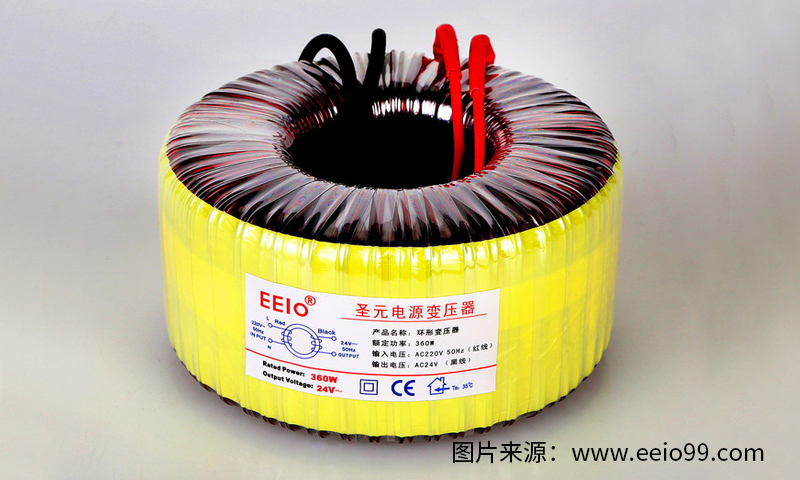

圣元环形变压器的绝缘等级属于B级：130度，采用双重绝缘，有独立的绝缘层，安全程度高，可以直接跟人体接触。

注：文章原创出自www.eeio99.com转载请注明出处，未经允许，将追究相关责任!
