环形变压器的效率与损耗

返回列表来源:圣元变压器          发布日期:2021-06-03 17:03    |    分享 加入收藏关注:-

在日常生活中,我们都离不开电器设备,那么就不能忽视为电器设备提供安全电源的环形变压器,而变压器的传输损耗是影响变压器效率的重要因素之一,那么今天就来为大家讲解下环形变压器的效率与损耗都是些什么。

首先来为大家讲解下什么是环形变压器的效率,环形变压器在传递电能的过程中,内部产生了铜损耗和铁损耗,致使输出功率小于输入功率。输出功率P2输入功率P1之比称为变压器的效率,用η表示: η= P2/P1*100%。

而我们圣元环形变压器的效率可达95%,这是为什么呢?因为环形变压器铁损和铜埙相较同容量传统变压器要小些,首先环形变压器铁芯是由不间继的连续有取向硅钢带绕制而成,通电后会形成高度一致的磁通导向,同时环形变压器的绕组是紧密环绕着环形铁芯进行绕制的,磁通密度较高,因此环形变压器可达到高电气效率。

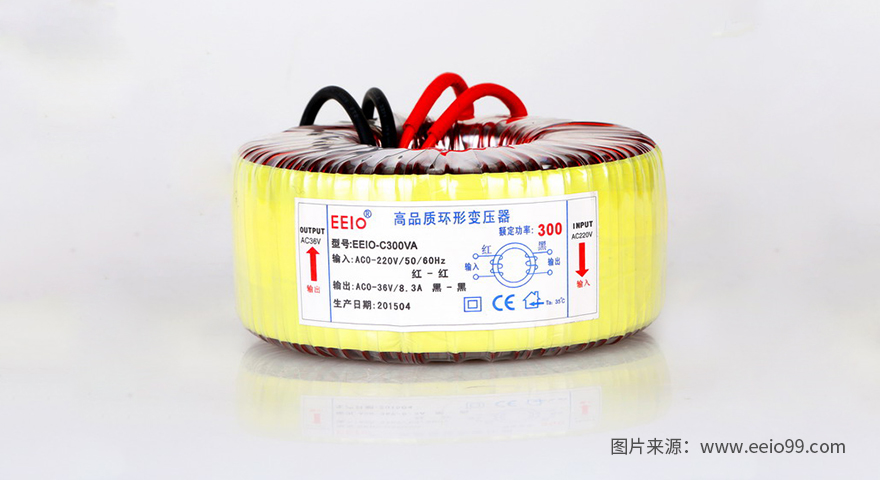

效率高的环形变压器

那么环形变压器的损耗是什么呢?当变压器的输出功率P2等于输入功率P1时,效率η等于100%,环形变压器将不产生任何损耗。但实际上这种环形变压器是没有的。环形变压器传输电能时总要产生损耗,这种损耗主要有铜损和铁损。铜损是指环形变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时,一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成,因此称为铜损。

环形变压器的铁损包括两个方面:一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。另一方面是涡流损耗,当环形变压器工作时,铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。

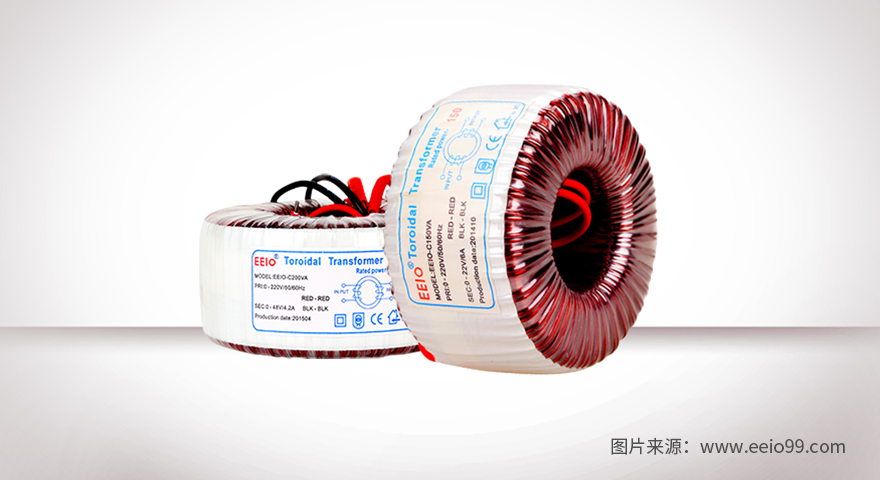

损耗低的环形变压器

圣元环形变压器,采用16000高斯硅钢片铁芯,以纯铜线绕制,效率高、损耗低。大家还需了解更多有关环形变压器的相关知识,欢迎您随时联系我们的在线客服人员。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
