环形变压器电压整流滤波和整流不滤波的区别

返回列表来源：圣元变压器发布日期：2017-02-02 17:40 | 分享加入收藏关注：-

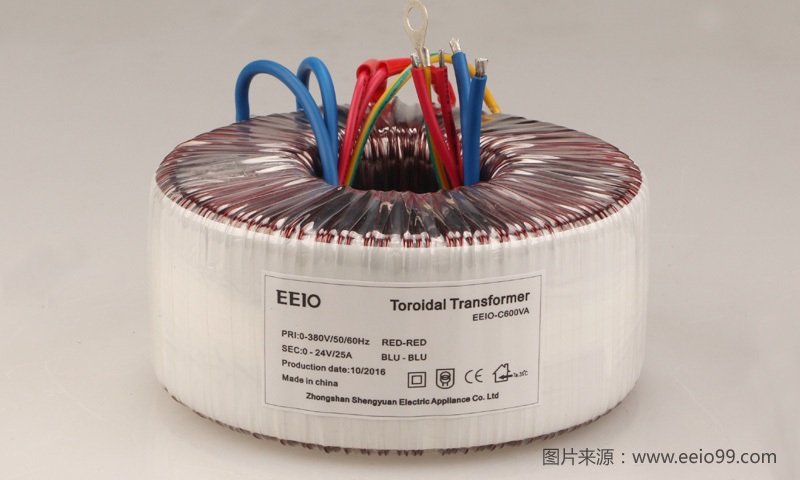

环形变压器输出空载交流电压，通过整流滤波后直流电压会升高至1.1-1.4倍之间;但只整流不滤波，那直流电压反而会减小，等于交流电压减去整流二极管的压降，如：AC24.5V交流电压，只整流不滤波后，直流电压=AC24.5V-1.4V=23.1V。

只整流不滤波时，以下几种类别直流电压的算法：

1、桥式整流：减2个二极管的压降，2*0.7V=1.4V(单绕组输出一般用此方式)

2、全波整流：减1个二极管的压降，1*0.7V=0.7V(全波整流一般输入为三条线，如常见的双12V就是全波整流)

3、半波整流：减1个二极管的压降，1*0.7V=0.7V(半波整流因为效率太低，电路设计一般不常用)
