环形变压器负载功率因数与额定功率的关系是怎么样的?

返回列表来源:圣元变压器          发布日期:2016-08-04 17:49    |    分享 加入收藏关注:-

有经验的人就会发现:环形变压器的负载功率因数越低,变压器输送的有功功率就越低。而变压器的负载电流都相同,所以对负载进行无功补偿,提高功率因数,不仅可以提高变压器的输送能力,同时也可降低线路损耗。那么环形变压器的负载功率因数和额定功率之间到底有什么关系?

在了解这两者之间的关系之前建议先看看《环形变压器接阻性负载、感性负载与容性负载的区别》这篇文章,明白这三种负载形式的区别更有利于知晓变压器负载功率因数与额定功率的关系。

环形变压器

立即咨询

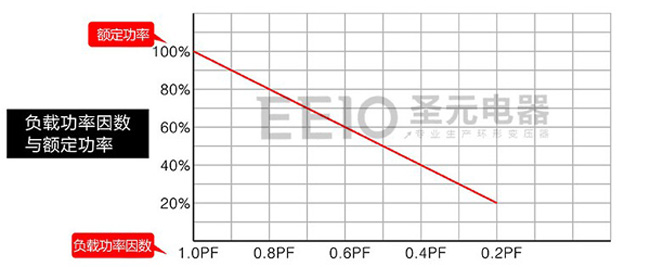

其实变压器额定功率也就是输出功率,是指负载为阻性负载时,输出功率因数为1时的值;而在实际应用中,当负载为容性或感性负载时,也就是功率因数不为1时,变压器的负载功率因素与额定功率的大致关系如下图:

环形变压器负载功率因数与额定功率关系



举个简单的例子来说,当变压器输出接整流滤波电路时,一般其功率因数PF值是小于0.8,也就是说额定功率为500W的变压器,那该变压器的输出有功功率就是400W(500W*0.8)。

不过在实际的应用中,要充分考虑变压器负载功率因数、无功功率对变压器的影响,才有可能让变压器发挥出其较大的使用价值。
