环形变压器结构里都有些什么?

返回列表来源:圣元变压器          发布日期:2020-04-16 17:14    |    分享 加入收藏关注:-

我们都知道,环形变压器主要由环形铁芯、线圈(也叫绕组,有初次级之分)这两个重要的部分组成,那么除了这两个重要部分还有什么别的组成成分呢?接下来,小编就以圣元环形变压器为例,剖析其结构里都有些什么,以便大家更好的了解环形变压器。

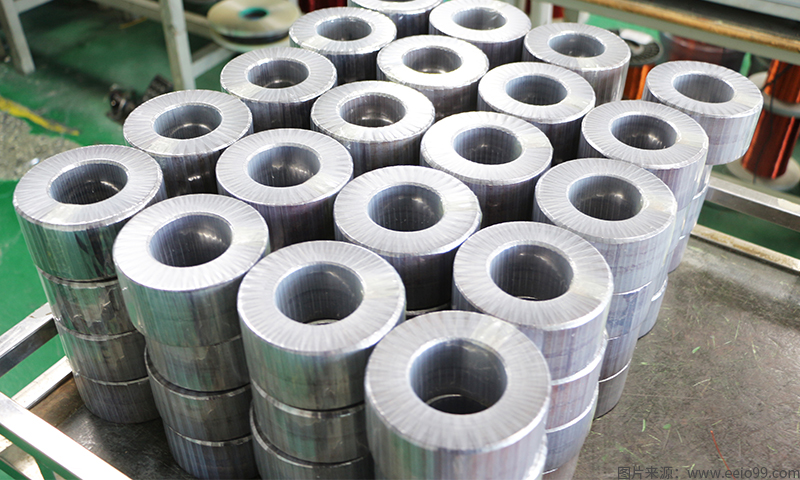

铁芯:圣元环形变压器铁芯是由高品质冷扎硅钢片(片厚为0.35毫米以下),无缝拼接地卷制而成,损耗低、磁通量高,电气效率可达95及以上。

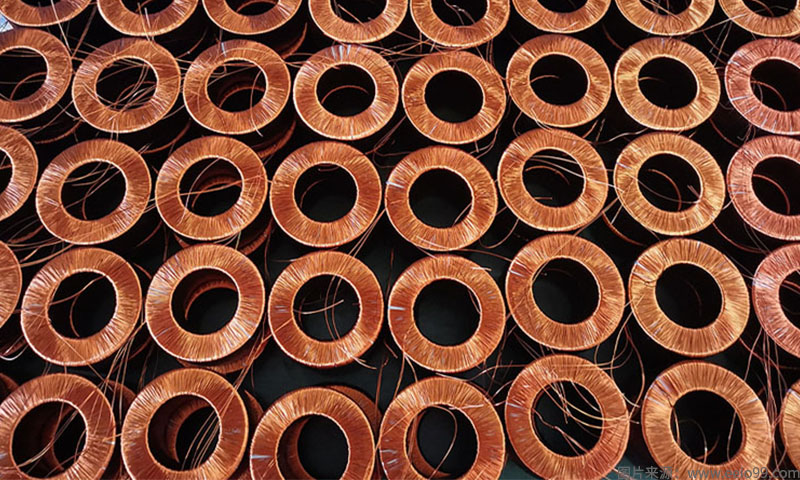

绕组(俗称线圈):圣元环形变压器线圈均由双层绝缘纯铜线绕成,QZ-2工业级铜线,机械强度高。线圈紧密覆盖着环形铁芯进行绕制,能有效地减小磁致伸缩引起的“嗡嗡”声。

环形变压器线圈

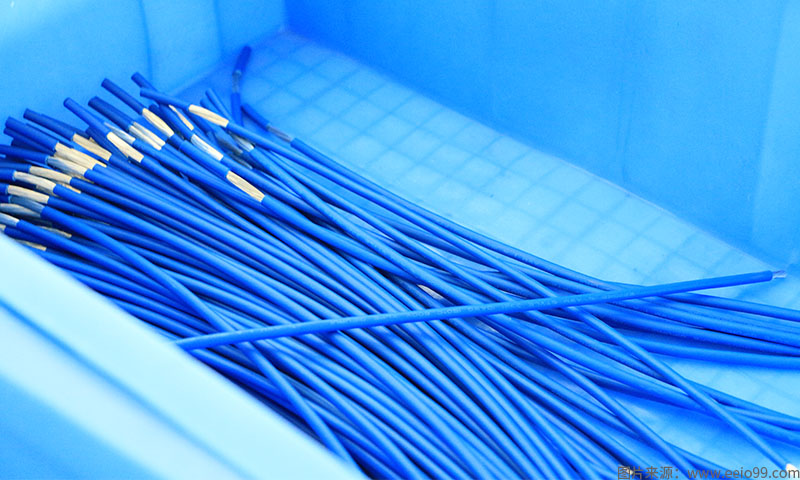

UL美规引线:环形变压器引线采用的是UL认证美规标准电子线,耐高温,不易氧化。

环形变压器UL美规引线

玻璃纤维套管:采用绝缘等级高,抗电强度强的玻璃纤维套管。

杜邦绝缘膜:环形变压器内部采用高分子PET聚酯薄膜,美国杜邦出品,耐高温绝缘性能良好。

缠绕好杜邦绝缘膜的环形变压器半成品

高温玛拉胶带:环形变压器内部采用的是耐高温的玛拉胶带,而不是普通的胶带黏贴固定,具有良好的耐高温特性,不易烧毁。

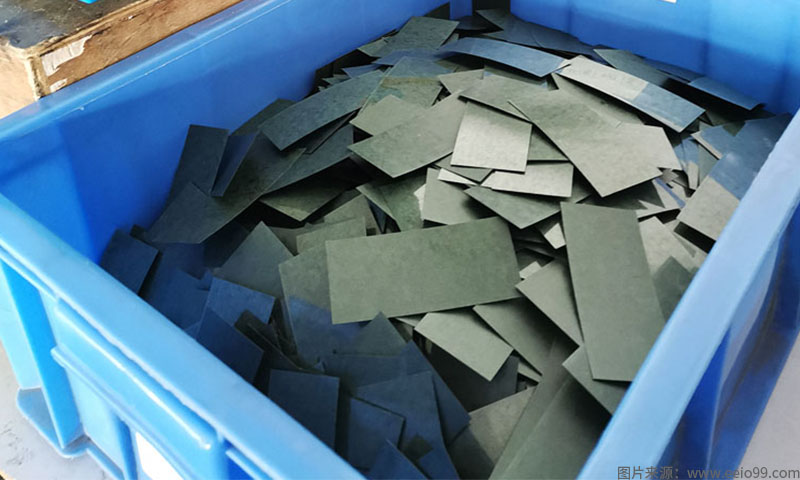

青稞绝缘纸:圣元环形变压器内部匝间采用的绝缘纸是青稞绝缘纸,是青色薄型电绝缘纸板的俗称,由木质纤维或掺入棉纤维的混合制浆,经一定的工艺制造而成,具有良好的机械强度,较高的电气强度,表面平整光滑,富有韧性。

环形变压器内部青稞绝缘纸

自恢复温度保护器:功率在200W以上的圣元环形变压器内部,都安装有自恢复温控保护器,当变压器出现短路或者后接线路元件出现短路时,变压器自身温度达到温度保险丝的正常工作温度±5℃时,温控保护器将会自动保护切断输入电流,有效的保护电路和人身安全。

圣元环形变压器作为业内口碑和知名度都较高的变压器产品之一,12年来,不断创新,不断完善质量,力求做客户满意的环形变压器。变压器产品功率足、温升低、使用寿命长达10年之久,同时效率高达95%以上,深受国内外客户的喜爱。

相信通过本文的介绍,大家对环形变压器的结构组成都有了一定的了解,如果需要进一步咨询了解更多相关信息,欢迎您随时联系我们的在线客服人员。
