环形变压器双绕组说的三线引出、四线引出有什么区别？
返回列表来源：圣元电器 发布日期：2019-07-06 17:30 | 分享 加入收藏关注：-
问：环形变压器双绕组说的三线引出、四线引出有什么区别?

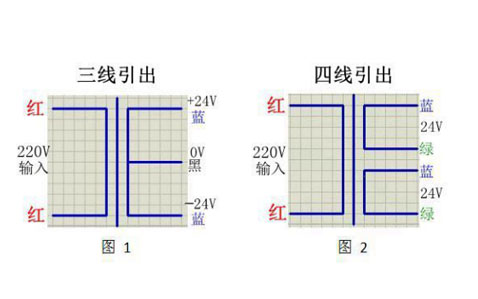

答：通常环形变压器要求次级主绕组为双线并绕，那么双线并绕时的引出线应怎样来出线呢?其中有三线和四线两种引出方式。环形变压器双绕组说的三线、四线的区别在于：三线引出是指双绕组电压带中心抽头，视中心抽头为公共零电势点;四线引出是指双绕组电压分别用四根线引出，彼此独立，相同颜色引出线为电压同名端。四线引出方式可以改变为三线引出，三线引出不能改变为四线引出。
