环形变压器铁芯硅钢片的常识介绍

返回列表来源:圣元变压器          发布日期:2020-02-15 17:36    |    分享 加入收藏关注:-

大家都知道,环形变压器铁芯是由不间继的连续有取向硅钢带绕制而成,经退火后会形成高度一致的磁通导向,可使环形变压器可达到95%的高电气效率。但是很多人对硅钢片的了解并不多,今天,小编就带大家来了解一下硅钢片的一些常识。

硅钢(silicon steel),指的是含硅量0.5%~4.8%的铁硅合金,是电工领域广泛使用的一种软磁材料。电工用硅钢常轧制成标准尺寸的大张板材或带材使用,俗称硅钢片,广泛用于环形变压器中。

硅钢片分冷轧、热轧两种,其中,冷轧硅钢片又分为冷轧取向硅钢片和冷轧无取向硅钢片2种。环形变压器使用较多的是冷轧取向硅钢片,因为与冷轧无取向硅钢相比,取向硅钢的磁性具有强烈的方向性;在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。取向钢带在轧制方向的铁损仅为横向的1/3,磁导率之比为6:1,其铁损约为热轧带的1/2,磁导率为后者的2.5倍。

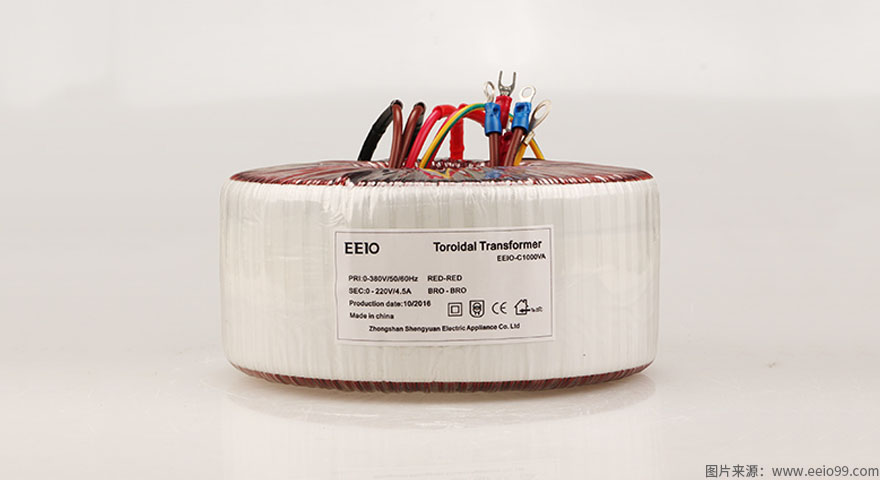

圣元环形变压器

环形变压器冷轧取向硅钢片沿轧制方向有优良的磁性能,不仅在强磁场中具有高饱和磁通密度和低铁损,而且在弱磁场中也有良好的磁性(初始磁导率大)。这是由于冷轧工艺过程使钢片中杂质含量降低,并在钢片中造成粗大晶粒,致使磁导率增大,磁滞损耗减小。

冷轧取向硅钢片绕制而成的环形变压器铁心没有气隙,使得绕组均匀地绕在环形的铁心上,这种结构导致了漏磁小,电磁辐射也小,无需另加屏蔽都可以用到高灵敏度的电子设备上,例如应用在各种医疗设备上。

相信通过以上介绍,大家对环形变压器铁芯硅钢片也有了一定的了解,如需了解更多环形变压器相关信息,欢迎咨询我们的在线客服。
