环形变压器铁芯是怎么分类的?

返回列表来源:圣元变压器          发布日期:2021-02-09 17:51    |    分享 加入收藏关注:-

近年来,环形变压器已广泛用于各种设备中,而绕制环形变压器所用的铁心即环形铁心,其材质也有很多种,不同材质的铁芯绕制出的环形变压器在质量上也有很大区别。今天,小编就跟大家简单介绍一下关于环形变压器铁芯的一些分类知识。

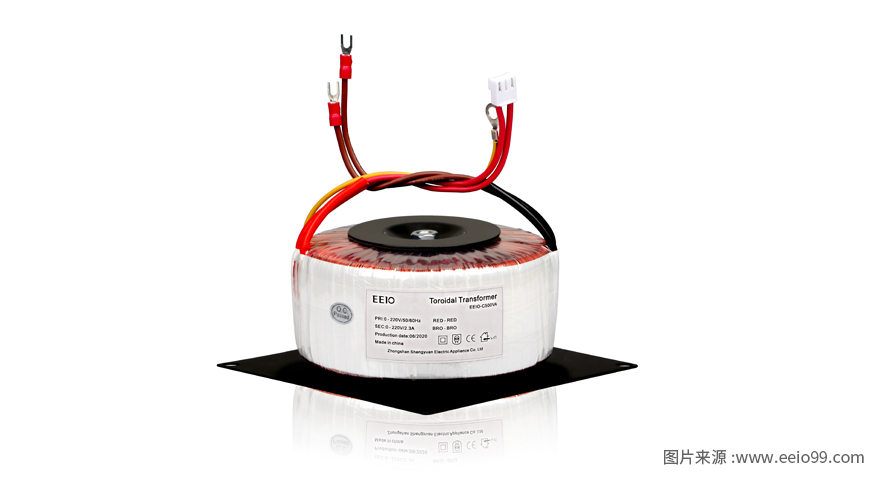

环形变压器

一、硅钢片分类

1、新料(原料,一条料--宝钢、日钢)

A、特点:磁通量高,铁损小,温升低,空载电流小,噪音小,对噪音有要求的最好的匹配铁芯材料,但成本相对更高—如A料。

2、二次料(旧料—国产,进口:美国)

A、进口二次料:采用冷轧硅钢片无缝隙卷绕焊接而成。

B、 二次料:废料,相对磁通量低,铁损更大,温升更高,噪音更大,属边缘料,一般为了压缩变压器设计成本会选用此类材料-如B4料。

3、片料厚度 :0.21mm、0.23mm、0.27mm、0.3mm 、0.35mm

0.23mm:B1、B1特级料、A料

0.27mm:B2、B3

0.3mm-0.35mm:B4

相对片料越薄,铁芯的质量会更好一些,表现为:铁损更小,温升更低,磁通量更高,空载电流可能更小,噪音更小等。

如果需要进一步咨询了解更多相关信息,欢迎您随时联系我们的在线客服人员。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
