环形变压器线圈的绕制方法及注意事项

返回列表来源:圣元变压器          发布日期:2021-05-18 17:22    |    分享 加入收藏关注:-

环形变压器主要由铁芯和铜线绕制而成,而线圈的绕制方法相信很多人不是很了解,今天小编就带大家了解下环形变压器线圈的绕制方法及注意事项。

绕制方法:

1、先绕初级绕组,将裹好聚脂薄膜的铁芯固定在绕线机上,选好相应规格的铜线,然后将铜线穿到绕线机上,绕线机会把一次性需要绕制的铜线长度拉够,然后剪下。

2、将铜线从铁芯中心穿出,并留出一定长度的铜线做引出线头,然后使用绕线机,将铜线在铁芯的内孔中穿绕,最后留出一定长度的铜线做引出线头。

3、将用玛拉胶带固定铜线和绝缘处理,然后使用青稞纸覆盖加固引线位置,进行脱漆处理,完成浸漆、接线、套管、空载测试之后需要再次包裹一层聚脂薄膜,初级绕制完成。

4、绕次级绕组,跟初级绕组绕制方法类同。

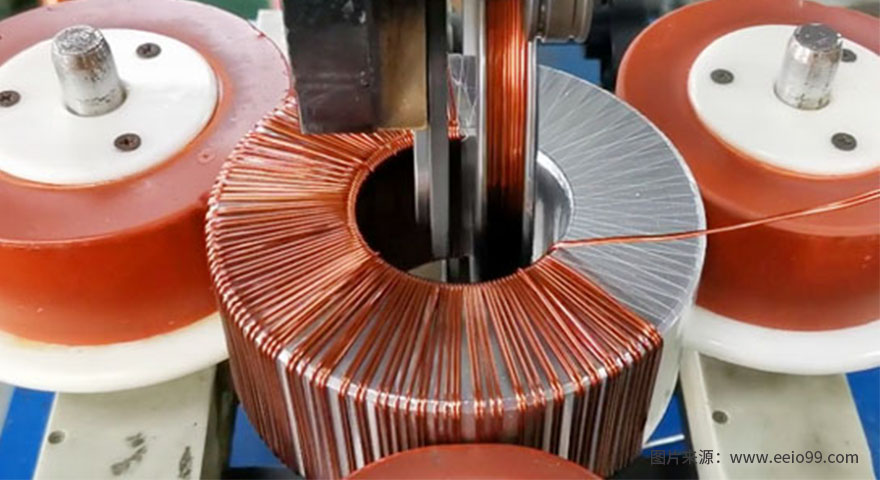

环形变压器铁芯绕线图

注意事项:

1、注意把铜线拉紧拉好,且一匝一匝排绕,不相互交叉,内圈线要紧密排列,避免跨线,扭绞,外圈排列要间隔有序。

2、在环形变压器外侧,线与线之间一般保持1-3mm的距离(视线径和环形变压器功率的大小确定)。

3、每个绕组间都需要做好绝缘。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
