控制变压器和隔离变压器是否有功能重叠?的区别在哪里?

返回列表来源:          发布日期:2022-11-02 16:56    |    分享 加入收藏关注:-

控制变压器是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。控制变压器与隔离变压器都是属于环形变压器的一种,那么这两者有什么区别呢?

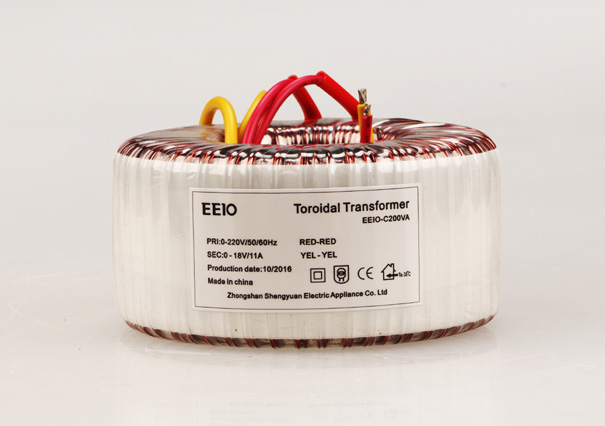

产品型号:EEIO-GL1000W-380V/220V



控制变压器:控制变压器顾名思义主要用来“控制”用,主要是把一-次电压变换到适合电器控制回路的电压。控制变压器因多用于控制系统而得名。它实际上是一个具有多种输出电压的降压变压器,也可用做低压照明及信号灯、指示灯的电源。

隔离变压器:隔离变压器主要用来“隔离”用,一次线圈和二次线圈Z间都是没有电的联系,一次线圈和二次线圈的匝数都是可以根据需要来定,没有电关联的系统。除了隔离没有其他作用,它的电压比应该是1:1。隔离变压器属于安全电源,一般用来机器维修保养用,起保护、防雷、滤波作用。

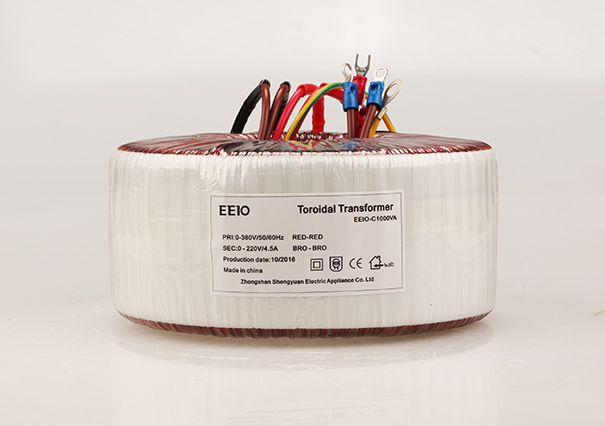

产品型号:EEIO-HX200W-220V/18V【输出带短路保护】



控制变压器和隔离变压器的区别:

一、用途不同:控制变压器是作为电气控制回路的供电电源使用的,目的是为了满足不同用电电气元件的电压需求。隔离变压器一是将变压器两端不同电压或要求的需要传送的电压信号,经过隔离变压器隔离传送,使该变压器两端不同的电压不会相互干扰或影响,例如某些可控硅或IGBT电路的驱动线圈;二是需要不同阻抗匹配的,如某些音响功率放大器;三是为了人身安全,如行灯变压器。

二、作用不同:控制变压器是为电气设备运行中为控制系统提供电源的;隔离变压器是为防止用电设备受电源的谐波干扰,实际它是个性能较差的滤波器,一般控制变压器输出电压有6.3V、12V、24V、36V、50V、110V、127V等,为降低成本,有些控制变压器只输出单一低电压,或三到五个电压。而隔离变压器一般地说变压比是1:1,两类变压器功能不同,因而无法通用。

三、之间的联系:比如在一个进口行车电气回路中,所有继电器接触器等电气都是220伏的,电源输入是3相4线的,本来可以直接利用零线组成控制回路的。但是这个行车有操控手柄,电气设计人员就利用了一个隔离变压器,次级作为电气控制回路的电源,由于这个次级回路没有接地端,即使人接触了这220伏的控制电压的其中一点也不会触电,所以这个变压器既是控制变压器,也是隔离变压器。

在这里我们也可以看出,一个变压器名称的定义也是由变压器本身的用途决定的,如:起隔离作用的叫隔离变压器!圣元电器定制生产环形(防水)变压款式已超过上万台,可以定制属于你的环形变压器,安全且质量有保障。如需进一步咨询了解相关信息,欢迎您随时联系我们的在线客服人员。
