你知道为什么环形变压器不能直接在直流电设备中使用吗?

返回列表来源:圣元变压器          发布日期:2019-08-01 17:30    |    分享 加入收藏关注:-

环形变压器不能直接使用在直流电设备中,主要是由变压器隔直流通交流的特性决定的。

所谓隔直流通交流,即不让直流电通过环形变压器,只可以让交流电通过。

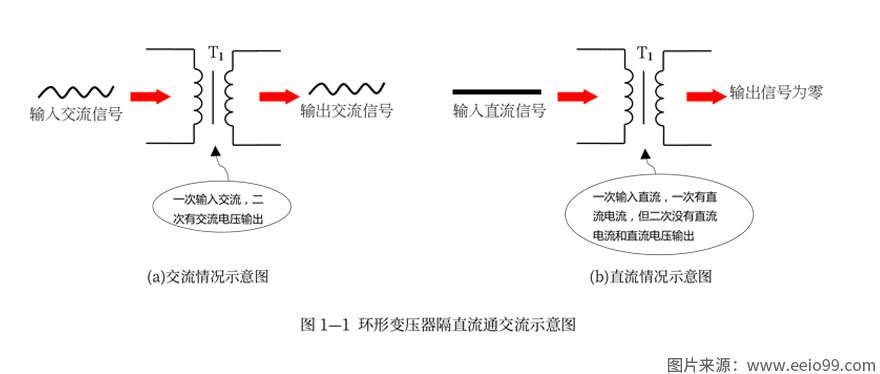

图1-1所示是环形变压器隔直流通交流示意图。

环形变压器隔直流通交流示意图

立即咨询

1. 环形变压器隔直流特性。

给变压器一次绕组加上直流电压时,一次绕组中流过直流电流,一次绕组产生的磁场大小和方向均不变,这时二次绕组不能产生感应电动势,二次绕组两端无输出电压。由此可知,变压器不能将一次绕组中的直流电耦合到二次绕组中,所以变压器具有隔直流电的特性。

【重要提示】

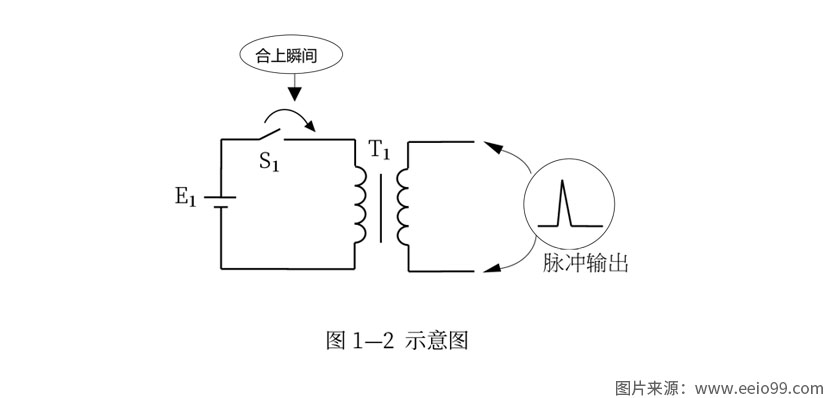

对直流电而言,在直流刚刚加到变压器一次绕组两端的瞬间,因为变压器一次绕组中有从零到大的电流,所以变压器二次绕组在这个瞬间有一个脉冲电压输出,如图1-2所示。

脉冲电压输出图

2. 环形变压器通交流特性。

变压器一次绕组中流过交流电时,二次绕组两端有交流电压输出,所以变压器能够让交流电通过,具有通交流的作用。

如果将环形变压器直接接入直流电设备中,会导致变压器短路、发热等故障发生。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
