如何避免音频变压器漏磁问题?

返回列表来源:圣元变压器          发布日期:2020-11-10 17:29    |    分享 加入收藏关注:-

漏磁是磁源通过特定磁路泄露在空气(空间)中的磁场能量,磁体的磁场在内部闭合对外不显磁性,当对外形成磁极后即产生磁场,磁场是对外开环辐射的,准确来说,磁场是漏磁的一种形式,可通过以下几点方法来避免音频变压器的漏磁问题:

1、磁芯方面

a:采用卷铁芯、环形磁芯等没有接缝的结构,降低磁阻。

b:降低音频变压器的工作磁通密度Bm值,增加铁芯的束磁能力。

c:采用高牌号或高磁导率的铁芯材料,增加铁芯的束磁能力。

2、线圈结构方面

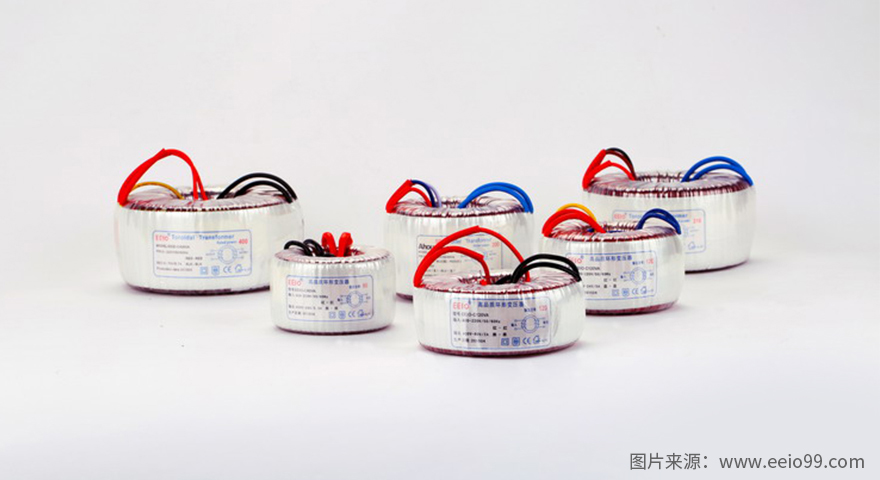

圣元音频变压器系列产品

理论上,最理想的方式,是初次级线圈缠绕的方式进行绕制,这样可以最大限度的提高初次级的耦合,减小漏感。但实际中为了解决初次级间耐压问题,很难实现这种方式,而多采用初次级同绕幅的方式,先绕半个初级,在此基础上,绕制次级,最后绕剩下的半个初级,这样整个次级全被包在初级内,耦合效果较好,漏感很小。

3、加装外壳

已做成的音频变压器,多采用音频变压器外部加外壳的方式,铁的外壳可以将漏磁场束缚在内部,防止向外扩散,但外壳会有发热,所以外壳与音频变压器的距离是有要求的。

如果需要进一步咨询了解相关信息,欢迎您随时联系我们的在线客服人员。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
