【详细解答】环形变压器要怎么选用匹配的断路器

返回列表来源:圣元变压器          发布日期:2021-03-18 17:37    |    分享 加入收藏关注:-

相信不少人都不知道对于环形变压器要怎么选用匹配的断路器,接下来,小编就为您详细解答。

要知道环形变压器如何选用断路器,就须先了解断路器的命名方式,比如:DZ63-C40,DZ47LE-D20,其中断路器DZ63-C40,DZ—塑料外壳式断路器;63—架壳等级额定电流为63A;C—照明保护型;40—断路器的额定电流是40A。

断路器DZ47LE-D20是什么意思:DZ47表示微型塑料外壳,断路器架壳等级额定电流为47A,LE表示带漏电检测功能的,D20表示D型脱扣动力保护型,额定电流是20A。

由于环形变压器属感性负载,类似于电动马达,启动瞬间电流比较大,所以匹配断路器时应充分考虑到此特性。在选用C型断路器时,一般建议按环形变压器的额定电流的3-4倍来匹配;在选用D型断路器时,一般建议按环形变压器的额定电流的2.5-3倍来匹配。

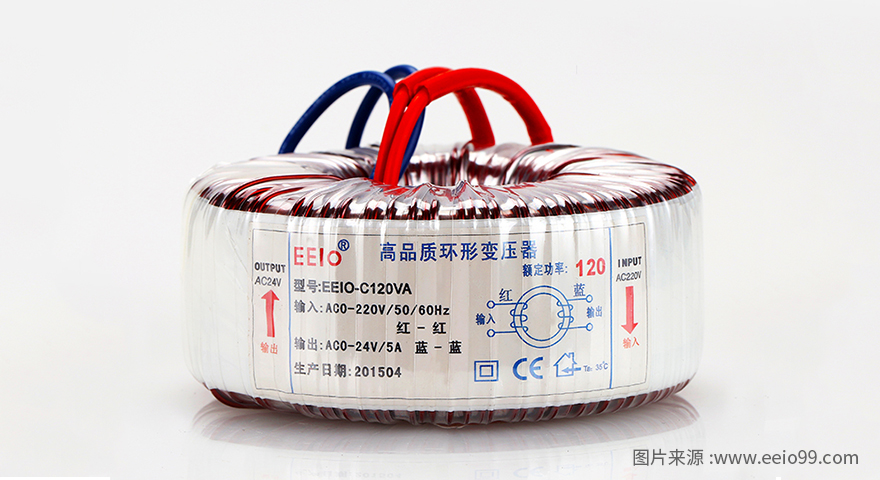

120W环形变压器全铜线材质

例如有一台4000W环形变压器,输入是380V,输出24V,那么如何选用断路器呢?选用D型断路器,4000W/380V=10.5A,一般2.5-3倍可以,那就可以用D25的;用C开头的断路器,一般选用3-4倍的,那就可考虑用C40的。

例如有一台2500W环形变压器,输入是220V,输出24V,那么如何选用断路器呢?选用D型断路器,2500W/220V=11.36A,一般2.5-3倍可以,那就可以用D32的;用C开头的断路器,一般选用3-4倍的,那就可考虑用C40的。

环形变压器一般是隔离型变压器(部分定制的是自耦的),输入与输出是完全隔离的,输出对大地是绝缘的,没有触电危险,开关直接选用断路器即可,不需要带漏电功能的开关。

注:文章原创出自www.eeio99.com转载请注明出处,未经允许,将追究相关责任!
