音频隔离变压器的阻抗选择 – 圣元电器

返回列表来源:圣元变压器          发布日期:2022-03-29 17:35    |    分享 加入收藏关注:-

音频隔离变压器是当下较为流行使用在音响设备上的元器件,其可以有效的减小噪音,以及变换电压,起保护作用。其与阻抗匹配变压器在设计上与低频电压和电力变压器类似,工作频率范围一般从 10~20000Hz。

音频隔离变压器的阻抗选择很重要,使用时应注意前后级阻抗的匹配,避免因反射而导致信号失真。为了使负载获得最大的功率,负载阻抗通过输出变压器的阻抗,变换后应与功率放大级要求的阻抗一致,不宜过大也不宜过小。

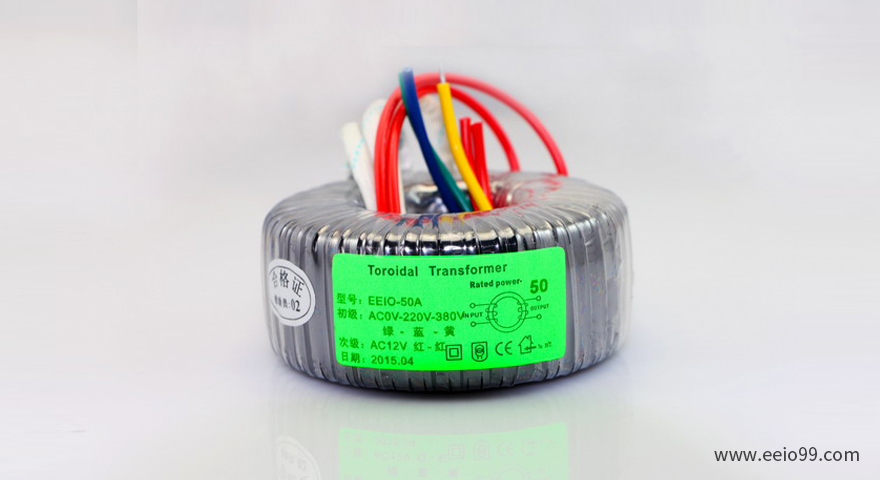

50W音频隔离变压器-圣元电器

例如,典型的扬声器阻抗范围为4至16欧姆,而阻抗为晶体管放大器的输出级可以是几百欧姆。一个典型的例子是LT700音频变压器,它可以用在放大器的输出级来驱动扬声器。

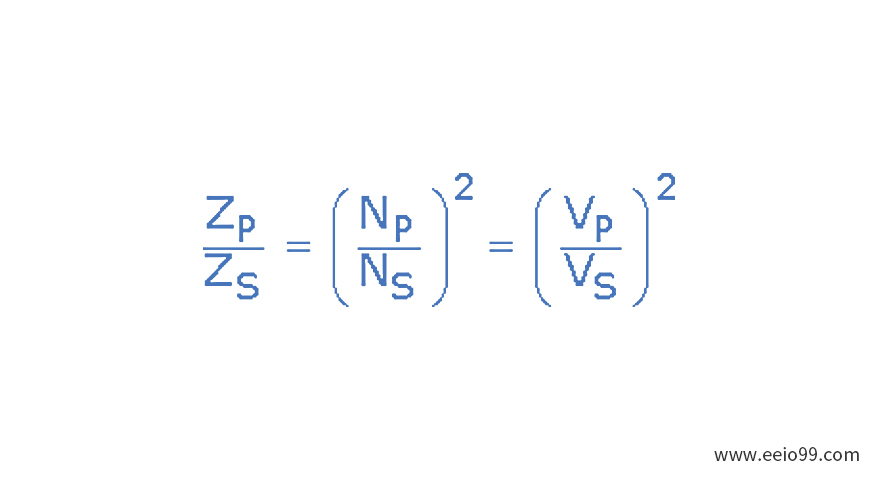

变压器的初级绕组上的线圈匝数与次级绕组上的线圈匝数之比,我们称之为称为“匝数比”。由于在两个绕组的每个单个线圈匝内感应出相同的电压量,因此初级到次级电压比将是相同的值作为匝数比。阻抗匹配音频变压器总是通过其匝数比的平方给出从一个绕组到另一个绕组的阻抗比值。也可以说它们的阻抗比等于其匝数比的平方以及它的初级到次级电压比的平方。如下图例:

环形变压器线圈匝数比计算公式-圣元电器

立即咨询

圣元电器音频隔离变压器选用的材料是硅钢片铁芯+纯铜线+绝缘膜等材料,出厂均经过24小时老化测筛选出不良品。如果需要进一步咨询了解相关信息,欢迎您随时联系我们的在线客服人员。
