影响环形变压器绝缘阻抗的5个因素

返回列表来源:圣元变压器          发布日期:2016-10-10 16:54    |    分享 加入收藏关注:-

在上一篇的文章《环形变压器绝缘阻抗的定义及组成部分》中详细地讲解了有关绝缘阻抗的一些知识点,今天由小编继续为你一一解说影响环形变压器绝缘阻抗的5个因素。

外部因素1:空气湿度

环形变压器吸附潮气,表面可能形成水膜,常使绝缘电阻显著降低,当空气中相对湿度较大时会吸收较多的水分,增加了内部初级与次级层导电,也使绝缘电阻值降低。

外部因素2:环境温度

温度对绝缘电阻的影响很大,一般绝缘电阻是随温度的上升而减小的。原因在于当温度升高后,绝缘介质中的极化加剧,电导增加,致使绝缘电阻值降低,并与温度的变化程度与绝缘材料的性质和结构等有关。环形变器的绝缘电阻一般是指环境温度20度时的测量值,当高于此温度时测量可通过换算到20度的绝缘电阻值。

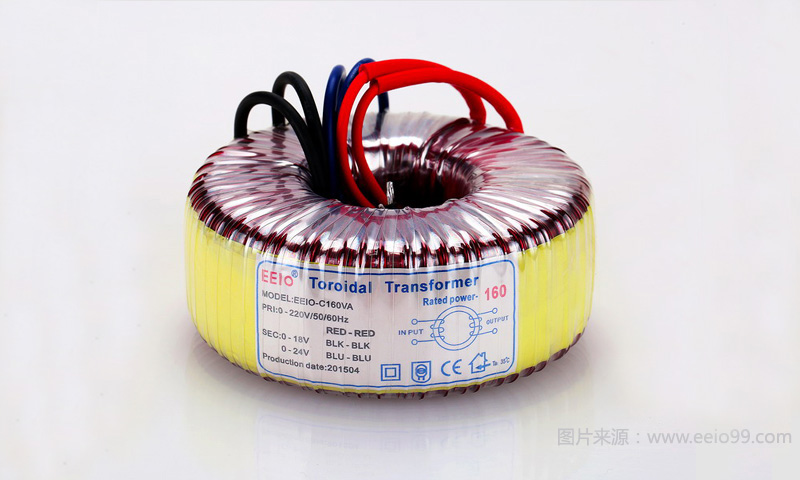

160W环形变压器

立即咨询

外部因素3:放电时间的影响

每测完一次绝缘后应将被测试的充分放电,放电时间应大于充电时间,以利将剩余电荷入尽,否则,在重受测量时,由于电荷的影响,其充电电流和吸收电流将比第一次测量时小,因而造成吸收比绝缘电阻值增大的虚假现象。

内部因素4:绕线方式

环形变压器的绕线和接线应尽量平整,杂乱的绕线和不平整的接线会增加分布电容,降低绝缘电阻。

内部因素5:绝缘材料的性能与合理分布。

环形变压器初次级间使用电阻率很高的绝缘材料:高分子聚脂薄膜,同时漆包线采用QZ-2双层绝缘漆包线的话,变压器的绝缘阻抗效果就会更加明显。
