从体积估算出环形变压器的功率

返回列表来源：圣元变压器发布日期：2016-01-22 17:02 | 分享加入收藏关注：-

是否遇到过这样一种情况，有一个环形变压器，但是没有标签，或者标签参数不清晰，想使用这个环形变压器却不知道变压器的功率大小，怎么办?这里笔者简单总结一下利用变压器体积来估算变压器的功率大小。

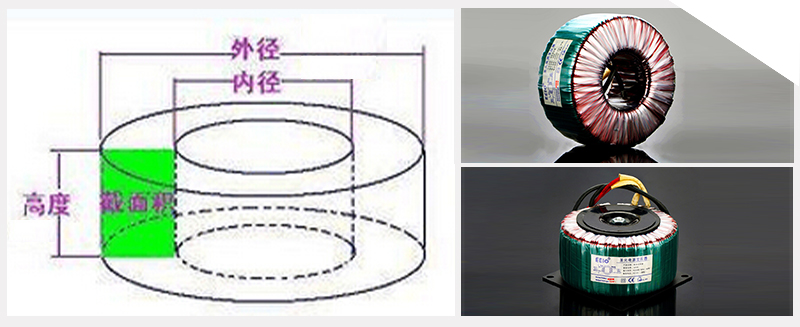

拿到一个不知道功率大小的环形变压器，首先我们能用工具测量变压器的外径、内径和高。由此可计算：

　　截面宽=外径/2-内径/2

　　截面积=截面宽*高

而根据截面积估计变压器容量(VA)

　　P=(S/K)∧2,

其中P为平均容量，K系数为1.3，S为截面积。

因为VA说的是容量，W说的是功率。一般规定功率因素为0.8，实际最大功率为P*0.8(W)。

以上只是根据体积估算出环形变压器的功率，影响变压器功率的因素还有铁芯磁通量，打造工艺等。
