低频变压器的主要参数

返回列表来源:圣元变压器          发布日期:2020-07-15 17:33    |    分享 加入收藏关注:-

对不同类型的变压器都有相应的参数要求,而低频变压器的主要参数有:额定功率、额定电压和电压比、工作频率、额定电压、额定功率、空载电流、空载损耗、绝缘电阻等,今天,小编就跟大家介绍一下这些参数。

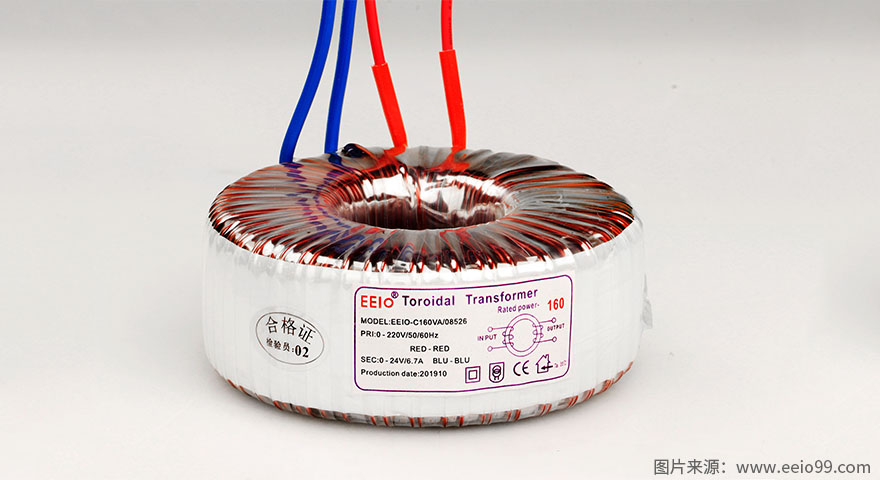

中山低频环形变压器160W

立即咨询

1. 电压比

设低频变压器两组线圈圈数分别为N1和N2,N1为初级绕组,N2为次级绕组。在初级绕组上加一交流电压,在次级线圈两端就会产生感应电动势。当N2>N1时,其感应电动势要比初级所加的电压还要高,这种低频变压器称为升压低频变压器:当N2

2. 效率

在额定功率时,低频变压器的输出功率和输入功率的比值,叫作低频变压器的效率,即η=P2/P1×100%。式中η为低频变压器的效率,P1为输入功率,P2为输出功率。当低频变压器的输出功率P2等于输入功率P1时,效率η等于100%,此时低频变压器将不产生任何损耗,但实际上这种低频变压器是不存在的,低频变压器传输电能时总要产生损耗,这种损耗主要有铜损及铁损。低频变压器的效率与低频变压器的功率等级有密切关系,通常功率越大,损耗就越小,效率也就越高;反之,功率越小,效率也就越低。

3. 工作频率

由于低频变压器铁芯损耗与频率关系很大,故应根据使用频率来设计和使用,这种频率称工作频率。

4. 额定电压

该参数是指在低频变压器的初级线圈上所允许施加的电压,正常工作时低频变压器初级绕组上施加的电压不得大于规定值。

5. 额定功率

额定功率是指低频变压器在规定的频率和电压下,能长期工作,而不超过规定温升时次级输出的功率。低频变压器的额定功率的单位为VA(伏安),而不用W(瓦特)表示,这是因为额定功率中会有部分无功功率,所以用VA表示比较确切。

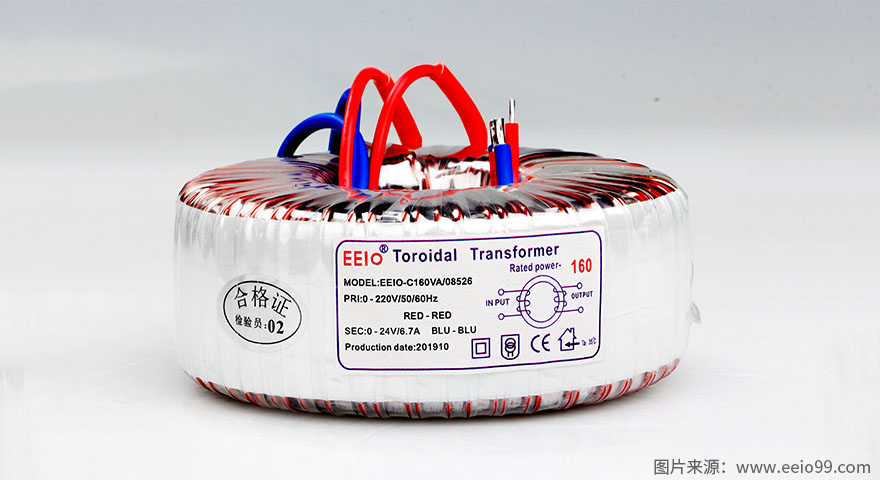

圣元低频变压器额定功率160W

6. 空载电流

当低频变压器次级绕组开路时,初级线圈中仍有一定的电流,这个电流称为空载电流。空载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。对于50Hz电源低频变压器而言,空载电流基本上等于磁化电流。

7. 空载损耗

低频变压器次级开路时,在初级测得的功率损耗即为空载损耗。

8. 绝缘电阻

该参数表示低频变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。绝缘电阻是表示低频变压器绝缘性能的一个参数,是施加在绝缘层上的电压与漏电流的比值,包括绕组之间、绕组与铁芯及外壳之间的绝缘阻值。由于绝缘电阻很大,一般只能用兆欧表(或万用表的R×10kΩ挡)测量其阻值。如果低频变压器的绝缘电阻过低,在使用中可能出现机壳带电甚至可能将低频变压器绕组击穿烧毁。

9. 温升

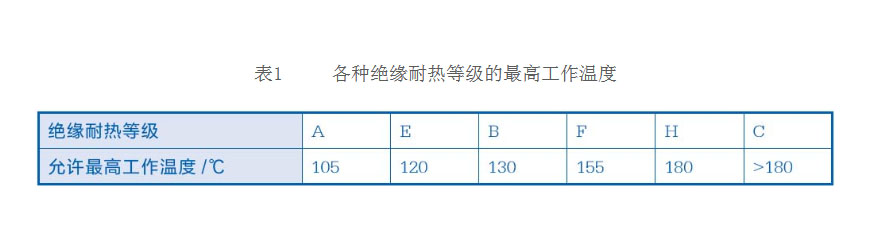

低频变压器投入运行时,线圈温度高出周围环境温度的部分称为线圈温升?tm;铁芯工作温度高出周围环境温度的部分称为铁芯温升?t。温升有最热点温升和平均温升两种。一般以线圈的平均温升作为低频变压器的温升指标。温升是影响低频变压器寿命的重要因素。低频变压器的允许温升由其绝缘耐热等级确定。各种绝缘耐热等级的最高工作温度如表1所示。

低频环形变压器通常为B级绝缘。
