低频变压器是什么?主要有哪些参数组成? – 圣元电器

返回列表来源:圣元变压器          发布日期:2021-11-16 17:45    |    分享 加入收藏关注:-

低频变压器是我们经常使用的硅钢片环形变压器,主要是通过硅钢片的电磁感应来传输能量。工作频率在45-60Hz之间,可以用来传播信号电压和信号功率,实现电路之间的阻抗匹配,对直流电起隔离作用。

相比高频变压器它的线圈绕组会比较多,这主要是因为低频变压器选用的高导磁率硅钢片铁芯存在漏磁现象,变压器需要通过增加初级的线圈匝数降低频率来达到对电感的要求。

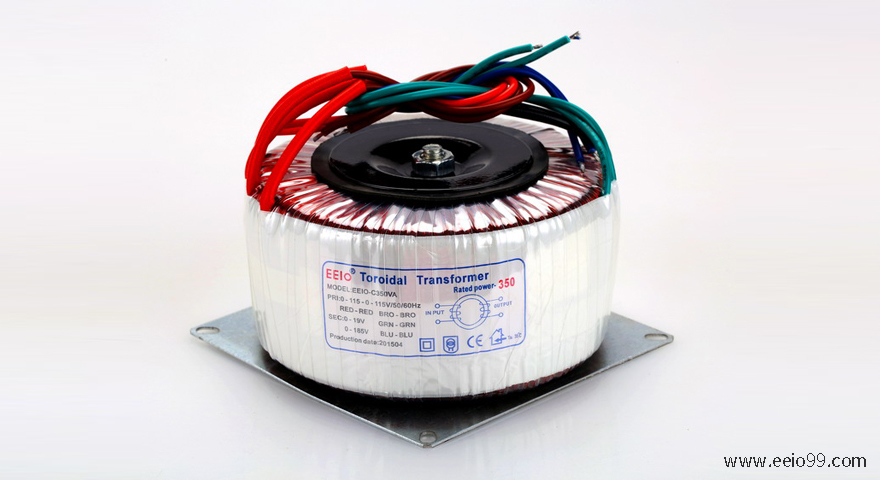

环形变压器350W-圣元电器

设计低频变压器我们会有几个特别重要的参数(如下参数图表为例):

1.额定功率:功率使用P表示,功率=电流*电压,即P=UI,单位为VA。一般指的是变压器在特定的频率和电压下使用时,不超过特定的温升在次级输出的参数。

2.额定电压:指变压器输入侧的允许通入电压,如我们常用的220V电压,就称之为额定电压。

3.电压比:电压越高线圈绕组也就越多,变压器线圈绕组分为初级侧与次级侧,它们的绕组线圈匝数是可以不一样的。如:初级线圈匝数小于次级侧线圈匝数时,低频变压器为升压变压器,反之为降压变压器。

4.工作频率:这主要与变压器的铁芯的铁损耗有关,频率的不同使用的铁芯材料也就不同。如:低频变压器使用高磁通硅钢片铁芯,高频变压器使用高频铁氧体磁芯。

环形变压器400W参数参考表-圣元电器

5.工作效率:效率是指变压器通电带负载时,输出功率与输入功率的比值,即与变压器的输出功率成正比,输出功率越大,效率也就越高;反之,效率也越低。变压器的效率值一般在60%~100%之间。

6.空载电流:变压器断开电路时,线圈中还会有一定的电流,称之为空载电流。它由磁通电流和铁损电流组成。

7.空载损耗:变压器断开电路时,线圈中还会有一定的电流,测得的功率损耗为空载损耗。

8.绝缘电阻:绝缘电阻阻值与变压器使用的绝缘材料的多少、性能、耐温高低等有关。绝缘阻值在一定程度上表示变压器的绝缘程度,它包括绝缘层上的电压与漏电流的比值,包括绕组之间、绕组与铁芯及外壳之间的绝缘阻值。

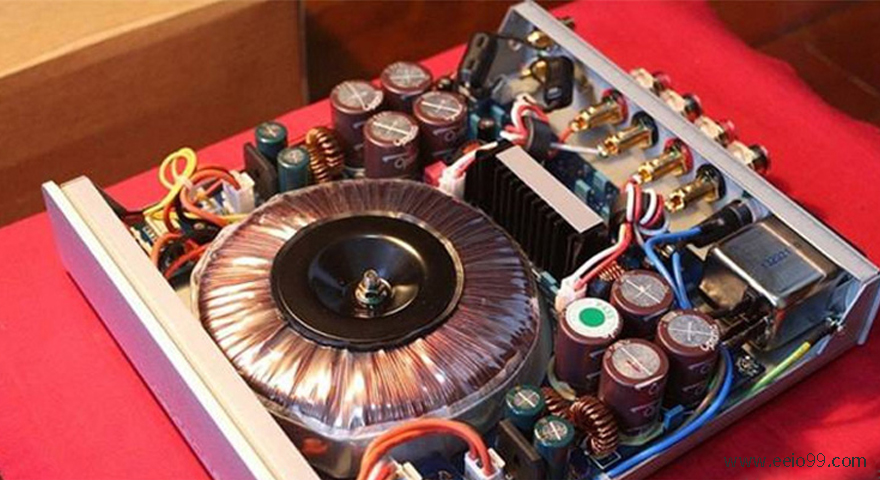

低频变压器运用音频设备当中-圣元电器

结合以上分析,我们知道低频变压器采用高磁通硅钢片铁芯来制作,基本由两组线圈组成,通过电磁感应来传递电能。它既能升压也能降压,能实现电路之间的阻抗匹配,还具有隔离的作用。按分类主要有音频变压器和电源变压器。所以,它被广泛运用于收音机、录音机、功放机等设备当中。

圣元电器的低频变压器采用进口的高磁通硅钢片铁芯,以全铜线绕制,选用美国杜邦聚脂薄膜等材料制成,具有功率足、效率高、寿命长等特点!一天出样,三天出货!可为您提供快速定制服务!如果需要进一步咨询了解相关信息,欢迎您随时联系我们的在线客服人员。
